Description
- Подробности о продукте
- AD8613 / AD8617 / AD8619 — это одноканальные, двухканальные и четырёхканальные микропотребляющие усилители с входом и выходом, работающие от питания «от рельса до рельса», обладающие низким током питания, а также низким входным напряжением и токовым шумом. Эти компоненты полностью сертифицированы для работы при однополярном питании от 1,8 В до 5 В или при двуполярном питании ±0,9 В и ±2,5 В. Сочетание низкого шума, крайне малых токов смещения на входе и низкого энергопотребления делает AD8613 / AD8617 / AD8619 особенно полезными в портативной и питающейся от петлевого источника измерительной аппаратуре.
- Возможность работы с выходным и входным сигналом «от рельса до рельса» позволяет конструкторам использовать эти усилители для буферизации CMOS-АЦП, ЦАП, ASIC и других устройств с широким диапазоном выходного сигнала в системах с низким энергопотреблением и однополярным питанием.

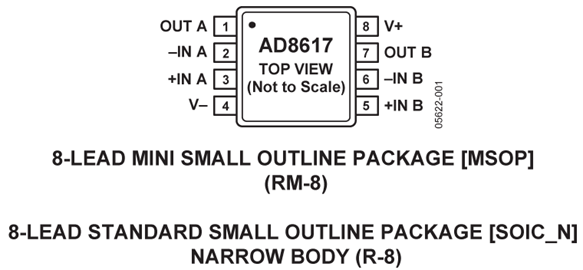

- AD8613 выпускается в 5-выводном корпусе SC70 и 5-выводном корпусе TSOT-23. AD8617 доступен в 8-выводных корпусах MSOP, SOIC и LFCSP. AD8619 поставляется в 14-выводных корпусах TSSOP и SOIC. AD8617W сертифицирован для автомобильных применений и предлагается в 8-выводных корпусах MSOP и SOIC. AD8619W также сертифицирован для автомобильных применений и доступен в 14-выводных корпусах SOIC и TSSOP.
- Применение
- Измерительная аппаратура, питаемая от батарей
- Многополюсные фильтры
- Токовое измерение с помощью шунтов
- Датчики
- Предварительные драйверы АЦП
- Драйверы/уровневые сдвиги для ЦАП
- Низкопотребляющие входные или выходные усилители для ASIC
- ### Особенности и преимущества
- Напряжение смещения: максимум 2,2 мВ
- Низкий ток смещения на входе: максимум 1 пА
- Работа от однополярного питания: от 1,8 В до 5,5 В
- Низкий уровень шума: 22 нВ/√Гц
- Микропотребление: максимум 50 мкА на усилитель в пределах температурного диапазона
- Отсутствие инверсии фазы
- Стабильность при коэффициенте усиления равном 1
- Сертифицировано для автомобильных применений
AD8617 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
