Description
- Подробная информация о продукте

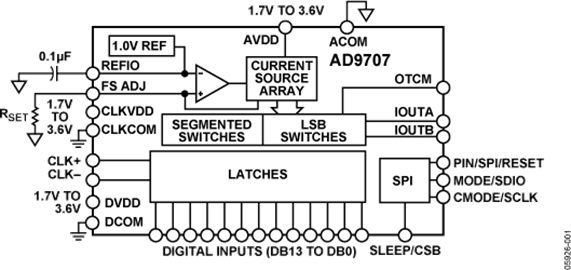

- AD9704/AD9705/AD9706/AD9707 представляют собой четвертое поколение семейства TxDAC — высокопроизводительных КМОП-цифро-аналоговых преобразователей (ЦАП). Это семейство с разрешением 8/10/12/14 бит и совместимостью по выводам оптимизировано для низкого энергопотребления при сохранении отличных динамических характеристик. Семейство AD9704/AD9705/AD9706/AD9707 совместимо по выводам с семейством ЦАП TxDAC AD9748/AD9740/AD9742/AD9744 и специально оптимизировано для тракта передачи сигнала в системах связи. Все устройства имеют одинаковый интерфейс, корпус LFCSP_VQ и расположение выводов, что обеспечивает возможность выбора компонента вверх или вниз по производительности, разрешению и стоимости. AD9704/AD9705/AD9706/AD9707 обеспечивают исключительные характеристики по переменному и постоянному току при поддержке частоты обновления до 175 МВыб/с.
- Широкий диапазон напряжений питания от 1,7 В до 3,6 В и низкое энергопотребление компонентов AD9704/AD9705/AD9706/AD9707 делают их идеальными для портативных и маломощных устройств.
- Энергопотребление AD9704/AD9705/AD9706/AD9707 может быть снижено до 15 мВт с небольшим ухудшением характеристик за счет уменьшения выходного тока полной шкалы. Кроме того, режим пониженного энергопотребления снижает потребление в режиме ожидания до приблизительно 2,2 мВт.
- AD9704/AD9705/AD9706/AD9707 имеют опциональный последовательный периферийный интерфейс (SPI®), обеспечивающий более высокий уровень программируемости для улучшения производительности ЦАП. Регулируемый выходной сигнал синфазного напряжения позволяет легко подключать другие компоненты, требующие синфазного напряжения от 0 В до 1,2 В.
- Интегрированы входные регистры-защелки с фронтовым запуском и температурно-компенсированный источник опорного напряжения на запрещенной зоне 1,0 В, что обеспечивает законченное монолитное решение ЦАП. Цифровые входы поддерживают КМОП-логику с напряжением 1,8 В и 3,3 В.
- **Основные преимущества продукта**
- 1. Совместимость по выводам. Линейка преобразователей TxDAC® AD9704/AD9705/AD9706/AD9707 совместима по выводам с линейкой TxDAC AD9748/AD9740/AD9742/AD9744 (корпус LFCSP_VQ).
- 2. Низкое энергопотребление. Полноценный КМОП-ЦАП работает от одного источника питания от 3,6 В до 1,7 В, потребляя 50 мВт (3,3 В) и 12 мВт (1,8 В). Ток полной шкалы ЦАП может быть уменьшен для снижения энергопотребления. Предусмотрены режимы сна и пониженного энергопотребления для периодов низкой активности.
- 3. Автокалибровка. Автокалибровка обеспечивает истинные 14-битные характеристики INL и DNL в AD9707.
- 4. Поддержка кодирования данных в дополнительном и прямом коде. Вход данных поддерживает кодирование в дополнительном коде или прямом двоичном коде.
- 5. Гибкий тактовый вход. Выбираемый высокоскоростной несимметричный и дифференциальный КМОП-тактовый вход поддерживает частоту преобразования 175 МВыб/с.
- 6. Конфигурация устройства. Устройство может быть сконфигурировано с помощью перемычек выводов, а управление по SPI обеспечивает более высокий уровень программируемости.
- 7. Простое подключение к другим компонентам. Регулируемый выход синфазного напряжения позволяет легко подключать другие компоненты тракта сигнала, которые принимают уровни синфазного напряжения от 0 В до 1,2 В.
- 8. Встроенный источник опорного напряжения. AD9704/AD9705/AD9706/AD9707 включают температурно-компенсированный источник опорного напряжения на запрещенной зоне 1,0 В.
- 9. Промышленный стандарт корпуса — 32-выводной LFCSP_VQ.
- ### Особенности и преимущества
- Частота обновления 175 МВыб/с
- Низкое энергопотребление в семействе совместимых по выводам
- ЦАП TxDAC
- Низкое энергопотребление
- 12 мВт при 80 МВыб/с, 1,8 В
- 50 мВт при 175 МВыб/с, 3,3 В
- Широкий диапазон напряжения питания: от 1,7 В до 3,6 В
- Регулируемые выходные токи полной шкалы: от 1 мА до 5 мА
- Встроенный источник опорного напряжения 1,0 В
- КМОП-совместимый цифровой интерфейс
- Выход синфазного напряжения: регулируемый от 0 В до 1,2 В
- Режим пониженного энергопотребления <2 мВт при 3,3 В (управляется по SPI)
- Автокалибровка
- Компактный 32-выводной корпус LFCSP_VQ, соответствующий требованиям RoHS
AD9704 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
