Description
- Подробности о продукте
- ADCMP580/ADCMP581/ADCMP582 — это сверхбыстрые компараторы напряжения, изготовленные по запатентованному биполярному процессу XFCB3 на основе кремний-германия (SiGe) компании Analog Devices, Inc. ADCMP580 оснащен выходными драйверами CML, ADCMP581 — выходными драйверами ECL с пониженным размахом (отрицательный ECL), а ADCMP582 — выходными драйверами PECL с пониженным размахом (положительный ECL).
- Все три компаратора обеспечивают задержку распространения 180 пс и минимальную ширину импульса 100 пс для работы на скорости 10 Гбит/с с фазовым дрожанием (RJ) 200 фс. Разброс по перегрузке и скорости нарастания обычно составляет менее 15 пс.
- Источники питания ±5 В обеспечивают широкий диапазон входных напряжений от −2 В до +3 В с логическими уровнями, привязанными к выходам CML/NECL/PECL. Входы имеют встроенные согласующие резисторы 50 Ом с возможностью оставления их неподключенными (для каждого вывода отдельно) в приложениях, требующих высокого входного сопротивления.
- Выходной каскад CML предназначен для непосредственной подачи сигнала 400 мВ в линии передачи 50 Ом, оконеченные на землю. Выходные каскады NECL предназначены для непосредственной подачи сигнала 400 мВ в линии 50 Ом, оконеченные на −2 В. Выходные каскады PECL предназначены для непосредственной подачи сигнала 400 мВ в линии 50 Ом, оконеченные на VCCO − 2 В. Также предусмотрены высокоскоростная фиксация и программируемый гистерезис. Входы управления дифференциальной фиксацией также оконечены на 50 Ом относительно независимого вывода VTT для сопряжения с логикой CML, ECL или PECL.

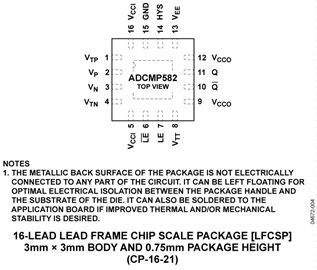

- ADCMP580/ADCMP581/ADCMP582 доступны в 16-выводном корпусе LFCSP.
- Области применения
- Автоматическое тестовое оборудование (ATE)
- Высокоскоростные измерительные приборы
- Импульсная спектроскопия
- Медицинская визуализация и диагностика
- Высокоскоростные линейные приемники
- Детектирование пороговых уровней
- Детекторы пиков и пересечения нуля
- Высокоскоростные схемы запуска
- Восстановление тактового сигнала и данных
- ### Особенности и преимущества
- Задержка распространения 180 пс
- Разброс по перегрузке и скорости нарастания 25 пс
- Эквивалентная полоса пропускания по входному фронту 8 ГГц
- Минимальная ширина импульса 100 пс
- Типовое время нарастания/спада выхода 37 пс
- Детерминированное фазовое дрожание (DJ) 10 пс
- Случайное фазовое дрожание (RJ) 200 фс
- Диапазон входных напряжений от −2 В до +3 В при питании +5 В/−5 В
- Встроенные согласующие резисторы на обоих входных выводах
- Программируемый резистором гистерезис
- Дифференциальное управление фиксацией
- Подавление помех по питанию > 70 дБ
ADCMP582 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
