Description
- Сведения о продукте
- ADG1201/ADG1202 представляют собой монолитные комплементарные металлооксидные полупроводниковые (КМОП) устройства, содержащие однополюсный однонаправленный переключатель, выполненный по технологии _i_CMOS® (промышленный КМОП). _i_CMOS — это модульный производственный процесс, объединяющий высоковольтную КМОП и биполярные технологии. Он позволяет разрабатывать широкий спектр высокопроизводительных аналоговых ИС, способных работать при напряжении 33 В в корпусе, который не могли обеспечить предыдущие поколения высоковольтных компонентов. В отличие от аналоговых ИС, использующих традиционные КМОП-процессы, компоненты _i_CMOS выдерживают высокие напряжения питания, обеспечивая при этом повышенную производительность, значительно более низкое энергопотребление и уменьшенный размер корпуса.
- Сверхнизкая емкость и зарядовая инжекция этих переключателей делают их идеальными решениями для систем сбора данных и выборки-хранения, где требуются низкие выбросы и быстрое установление. Высокая скорость переключения в сочетании с широкой полосой пропускания сигнала делают эти компоненты подходящими для коммутации видеосигналов.

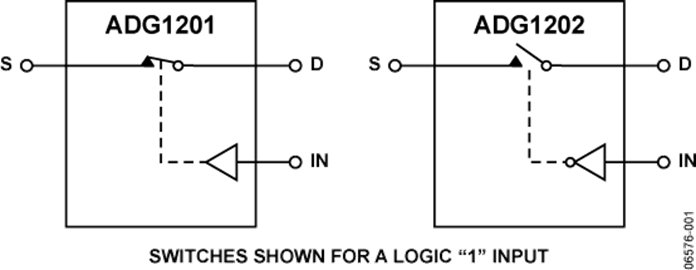

- Конструкция _i_CMOS обеспечивает сверхнизкое рассеивание мощности, что делает эти компоненты идеально подходящими для портативных приборов и приборов с батарейным питанием. ADG1201/ADG1202 содержат однополюсный однонаправленный (SPST) переключатель. На рисунке 1 показано, что при логическом входе 1 переключатель ADG1201 замкнут, а ADG1202 разомкнут. Каждый переключатель одинаково хорошо проводит в обоих направлениях во включенном состоянии и имеет диапазон входных сигналов, простирающийся до напряжений питания. В выключенном состоянии сигналы уровнем до напряжений питания блокируются.
- **Основные особенности продукта**
- 1. Сверхнизкая емкость
- 2. <1 пКл инжекция заряда
- 3. Сверхнизкие утечки
- 4. Цифровые входы, совместимые с логикой 3 В: VIH = 2,0 В, VIL = 0,8 В
- 5. Не требуется источник питания логического уровня VL
- 6. Корпус SOT-23
- **Применение**
- * Автоматическое испытательное оборудование
- * Системы сбора данных
- * Системы с батарейным питанием
- * Системы выборки-хранения
- * Коммутация аудиосигналов
- * Коммутация видеосигналов
- * Системы связи
- Техническое описание, Версия 0, 02/08
- ### Особенности и преимущества
- 2,4 пФ емкость в выключенном состоянии
- <1 пКл инжекция заряда
- Низкая утечка; макс. 0,6 нА при 85°C
- 120 Ом сопротивление во включенном состоянии
- |
- Полностью специфицирован при ±15 В, +12 В
- Не требуется источник VL
- Входы, совместимые с логикой 3 В
- Работа «от rail до rail»
- Корпус 6-выводной SOT-23
- ---|---
ADG1201 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
