- ADM705 - ADI
-
Manufacturer:ADI
-
ManyChip's Part#:MC983467053
-
Datasheet:Datasheet 3D Model
-
Description:Недорогой супервизор P с пороговым напряжением 4.65В, сторожевым таймером, функциями защиты от сбоя питания и ручного сброса, выходом сброса активным низким
-
Stock Locations:
-
Availability:268 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 0
Updated at 17/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Подробная информация о продукте
- Микропроцессорные схемы контроля ADM705/ADM706/ADM707/ADM708 предназначены для мониторинга источников питания/батарей напряжением 5 В и активности микропроцессора.
- ADM705/ADM706 обеспечивают схему контроля питания, которая формирует сигнал сброса при включении, выключении и понижении напряжения. Сигнал сброса остается работоспособным при напряжении VCC до 1 В. Также предусмотрена независимая схема сторожевого таймера, которая активируется, если вход сторожевого таймера не переключался в течение 1,60 с.
- Кроме того, имеется детектор порогового напряжения 1,25 В для предупреждения о сбоях питания, обнаружения низкого заряда батареи или контроля дополнительного источника питания. Также включен активный низкий, антидребезговый вход ручного сброса (MR).
- ADM705 и ADM706 идентичны, за исключением уровней порогового контроля сброса, которые составляют 4,65 В и 4,40 В соответственно.
- ADM707 и ADM708 обеспечивают функциональность, аналогичную ADM705 и ADM706, и отличаются только отсутствием функции сторожевого таймера. Вместо этого доступен активный высокий выход сброса (RESET) и активный низкий выход сброса (RESET). ADM707 и ADM708 идентичны, за исключением уровней порогового контроля сброса, которые составляют 4,65 В и 4,40 В соответственно.

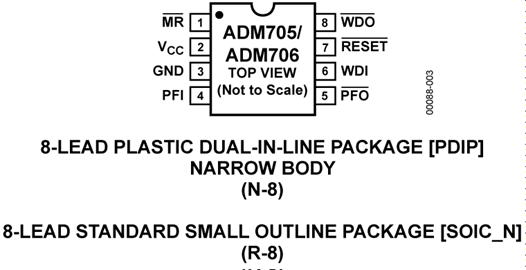

- Все устройства доступны в узких корпусах PDIP с 8 выводами и SOIC с 8 выводами.
- Области применения
- Микропроцессорные системы
- Компьютеры
- Контроллеры
- Интеллектуальные приборы
- Критический контроль питания микропроцессоров
- ### Особенности и преимущества
- Гарантированный сигнал RESET при VCC = 1 В
- Ток покоя 190 мкА
- Прецизионный монитор напряжения питания
- 4,65 В (ADM705/ADM707)
- Длительность импульса сброса 200 мс
- Антидребезговый TTL/CMOS вход ручного сброса (MR)
- Независимый сторожевой таймер (ADM705/ADM706)
- Тайм-аут 1,60 с (ADM705/ADM706)
- Монитор напряжения для предупреждения о сбое питания или низком заряде батареи
- Улучшенная замена для MAX705–MAX708
ADM705 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Unknown |
