Description
- Сведения о продукте

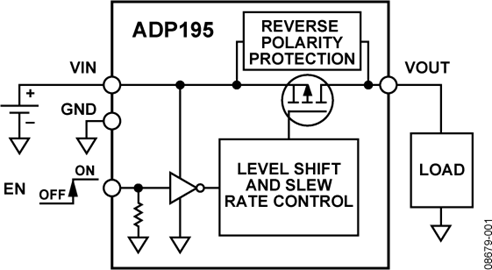

- ADP195 — это высоковольтный ключ нагрузки, предназначенный для работы при напряжении от 1,1 до 3,6 В и защищенный от обратного тока с выхода на вход. Данный ключ нагрузки обеспечивает изоляцию доменов питания, способствуя расширенной изоляции доменов питания. Устройство содержит P-канальный МОП-транзистор с низким сопротивлением во включенном состоянии, поддерживающий непрерывный ток более 500 мА и минимизирующий потери мощности. Низкий ток покоя 1 мкА и сверхнизкий ток в режиме отключения делают ADP195 идеальным для портативного оборудования с батарейным питанием. Встроенный преобразователь уровня для логики включения обеспечивает совместимость ADP195 со многими процессорами и контроллерами GPIO.
- Помимо эксплуатационных характеристик, ADP195 занимает минимальную площадь печатной платы (ПП) — менее 1,0 мм² при высоте 0,60 мм.
- Устройство доступно в сверхминиатюрном корпусе WLCSP размером 1 × 1 мм, с 4 шариками и шагом 0,5 мм. Также доступен 6-выводной корпус LFCSP размером 2 × 2 × 0,55 мм с шагом 0,65 мм.
- **ПРИМЕНЕНИЕ**
- Мобильные телефоны
- Цифровые камеры и аудиоустройства
- GPS-устройства
- Персональные медиаплееры
- Портативное и оборудование с батарейным питанием
- ### Особенности и преимущества
- Сверхнизкое сопротивление во включенном состоянии (RDSON)
- 50 мОм при 3,6 В
- 55 мОм при 2,5 В
- 65 мОм при 1,8 В
- 100 мОм при 1,2 В
- Диапазон входного напряжения:
- от 1,1 до 3,6 В
- Максимальный непрерывный рабочий ток 1,1 А
- Низкий порог логического управления включением, может работать при напряжении от 1,2 до 3,3 В
- Низкий ток земли 1 мкА (типичный) при 1,8 В
- Дополнительные характеристики см. в техническом описании
ADP195 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
