BGA824N6 Infineon - - ManyChip Electronics

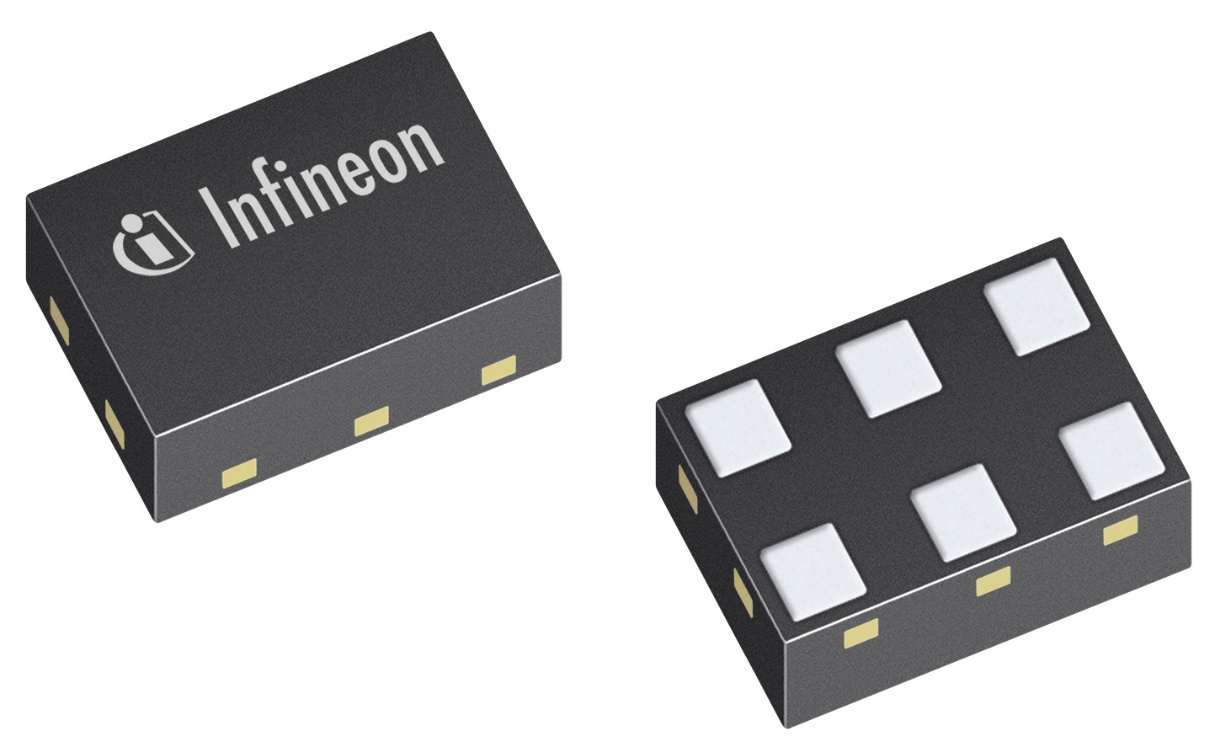

Image is for your reference only,please check specifications for details

BGA824N6 - Infineon
Manufacturer:
Infineon
ManyChip's Part#:
MC181925133
Package:
TSNP-6-2
Datasheet:
Datasheet 3D Model
Description:
GPS усилитель одиночный малошумящий 1.615ГГц 3.3В 6Pin TSNP T/R
Stock Locations:
Availability:
259 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0

Updated at 16/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Описание:
BGA824N6 — это малошумящий усилитель входного каскада для глобальных навигационных спутниковых систем (GNSS) в диапазоне от 1550 МГц до 1615 МГц, таких как GPS, ГЛОНАСС, BeiDou, Galileo и другие. Усилитель обеспечивает коэффициент усиления 17,0 дБ и коэффициент шума 0,55 дБ при токе потребления 3,8 мА в конфигурации применения, описанной в Главе 3 (см. техническое описание). BGA824N6 основан на технологии кремний-германий B7HF компании Infineon Technologies. Он работает при напряжении питания от 1,5 В до 3,6 В.
Основные характеристики:
Высокий коэффициент усиления по мощности: 17,0 дБ
Внеполосная входная точка пересечения третьего порядка: +7 дБм
Входная точка компрессии 1 дБ: -6 дБм
Низкий коэффициент шума: 0,55 дБ
Низкое потребление тока: 3,8 мА
Рабочие частоты: 1550 - 1615 МГц
Напряжение питания: от 1,5 В до 3,3 В
Цифровой выключатель вкл/выкл (логический уровень высокого напряжения 1 В)
Сверхмалый безвыводной корпус TSNP-6-2 (размеры: 0,7 x 1,1 мм
Технология кремний-германий B7HF
Выход RF внутренне согласован на 50 Ом
Требуется только один внешний SMD-компонент
Защита от электростатического разряда 2 кВ HBM (включая вывод AI)
Бессвинцовый корпус (соответствует RoHS) Применение
Целевые применения:
Идеально подходит для всех глобальных навигационных спутниковых систем (GNSS), таких как GPS, ГЛОНАСС, BeiDou, Galileo и другие.

Show

BGA824N6 Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Number of Pins	6 Pin
Case/Package	TSNP-6-2
Gain	17.0 dB
	Show
Product Lifecycle Status	Active
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
HK STC License	NLR
