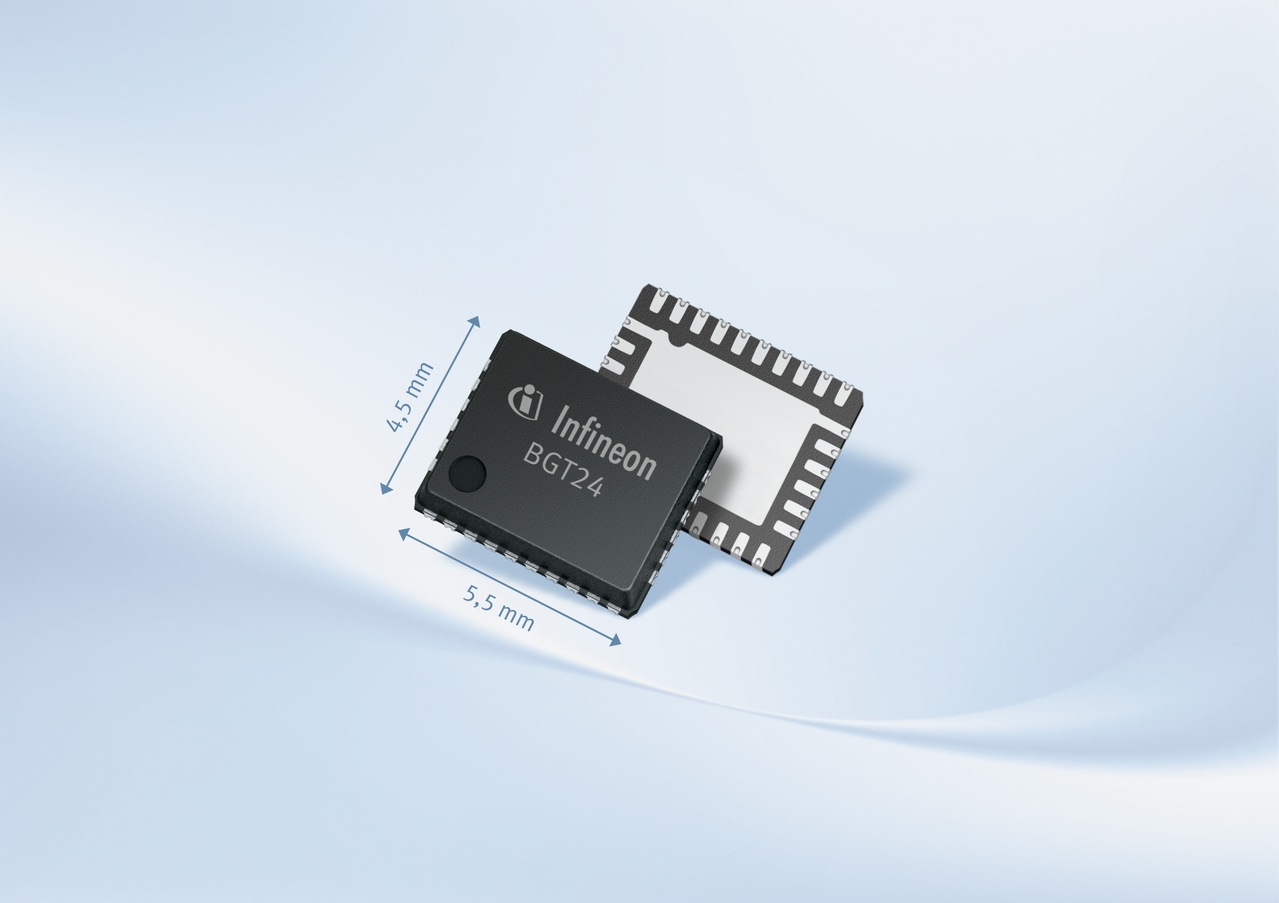

Image is for your reference only,please check specifications for details
Updated at 17/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Описание:
- BGT24MTR11 — это кремний-германиевая ММИС для генерации и приёма сигналов, работающая в диапазоне от 24,00 до 26,00 ГГц. Она основана на фундаментальном генераторе, управляемом напряжением, на 24 ГГц. Встроены переключаемые делители частоты с выходными частотами 1,5 ГГц и 23 кГц. Основной ВЧ-выход обеспечивает мощность сигнала до 8 дБм для питания антенны, а вспомогательный выход гетеродина (LO) доступен для подачи сигнала гетеродина на отдельные компоненты приёмника. Усилитель-буфер LO снижает требования к драйверу LO, а МШУ обеспечивает низкий коэффициент шума. Для формирования квадратурных фаз LO в гомодинном квадратурном смесителе используется RC-полифазный фильтр (PPF). Для мониторинга реализованы датчики выходной мощности и температуры. Устройство управляется через SPI и изготовлено по технологии 0,18 мкм SiGe:C с граничной частотой 200 ГГц. ММИС поставляется в 32-выводном безвыводном корпусе VQFN, соответствующем стандарту RoHS.
- Сводка характеристик:
- Приёмопередатчик ММИС для ISM-диапазона 24 ГГц
- Полностью интегрированный ГУН с низким фазовым шумом
- Переключаемый делитель частоты с выходами 1,5 ГГц и 23 кГц
- Встроенные датчики мощности и температуры
- Гомодинный квадратурный приёмник на основе схемы Гильберта
- Несимметричные выводы ВЧ и LO
- Низкий коэффициент шума NFSSB: 12 дБ
- Высокий коэффициент преобразования: 26 дБ
- Высокая точка компрессии по входу 1 дБ: -12 дБм
- Однополярное напряжение питания 3,3 В
- Низкое энергопотребление 500 мВт
- Биполярная SiGe:C-технология b7hf200 с частотой 200 ГГц
- Устройство с полной защитой от электростатического разряда
- Безвыводной пластиковый корпус VQFN-32-9 с функцией LTI
- Свободный от свинца (соответствует RoHS) корпус
BGT24MTR11 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Case/Package | VQFN-32-9 |
| Gain | 26.0 dB |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
