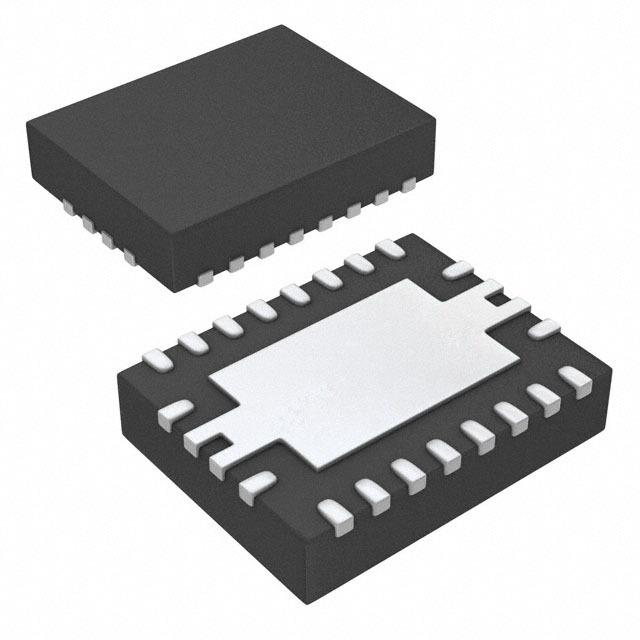

Image is for your reference only,please check specifications for details
- BQ24032ARHLR - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC17708272
-
Category:Battery Management
-
Package:VQFN-20
-
Datasheet:Datasheet 3D Model
-
Description:Управление зарядкой батареи с двойным входом, Li-Ion-зарядный прибор с динамическим управлением пути питания, выходное напряжение регулируется до 4.4 В, Vbat – 4.2 В. Зарядный прибор для Li-Ion/Li-Pol, пропускная способность 1000 мА, размер корпуса 20-контактный VQFN EP T/R.
-
Stock Locations:
-
Availability:281 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 4.85
Updated at 31/10/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- BQ24032ARHLR – это интегрированный чип для управления зарядкой и путем питания системы. Интегрированные схемы обеспечивают высокую степень интеграции, а также функции управления путем питания и автоматического выбора источника питания. Чип включает в себя интегрированный USB-порт и постоянное напряжение, систему управления путем питания с использованием транзисторов и датчиков тока, высокоточное регулирование тока и напряжения, информацию о состоянии зарядки и завершении процесса зарядки в одном монолитном устройстве.bqTINY™ чип питает систему при одновременной зарядке батареи. Это позволяет сократить количество циклов зарядки и разрядки батареи, обеспечивает правильное завершение процесса зарядки и возможность работы системы при отсутствии или поврежденной батареи. Также это позволяет системе внезапно включаться от внешнего источника питания в случае сильно разряженной батареи. Чип предназначен для непрерывного питания системы из источников AC, USB или батареи.
- Интегрированное управление динамическим путем питания (DPPM)
- Позволяет адаптеру AC или USB-порту одновременно питать систему и зарядывать батарею
- Режим дополнительного питания позволяет батарее дополнять ток входа от USB или AC
- Автономный выбор источника питания (адаптер AC или USB)
- Интегрированное управление зарядкой через USB с возможностью выбора режима
- Динамическое управление общим током для USB
- Терморегулировка для контроля зарядки
- Выходы информации о состоянии зарядки для светодиода или системного интерфейса
- Индикаторы состояний зарядки и сбоев
- Защита от обратного тока, короткого замыкания и терморазряда
- Выходы информации о состоянии питания (настоящее наличие адаптера AC и USB-порта)
- Зеленый цвет продукта без Sb/Br
- У устройства ограниченная встроенная защита от электростатического разряда; провода должны быть соединены вместе или устройство помещать в проводящую пену при хранении или обработке для предотвращения электростатического повреждения MOS-гетеродинов.
BQ24032ARHLR Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 20 Pin |
| Case/Package | VQFN-20 |
| Supply Voltage (DC) | 16.0V (max) |
| Input Voltage (DC) | 16.0 V |
| Output Voltage | 4.4 V |
| Output Current | 1 A |
| Number of Positions | 20 Position |
| Operating Temperature (Max) | 125 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Supply Voltage | 4.35V ~ 16V |
| Supply Voltage (Max) | 16 V |
| Input Voltage | 16 V |
| Show | |
| Operating Temperature | -40℃ ~ 125℃ |
| Product Lifecycle Status | Active |
| Packaging | Cut Tape (CT) |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| REACH SVHC Compliance Edition | 2015/06/15 |
| ECCN Code | EAR99 |
