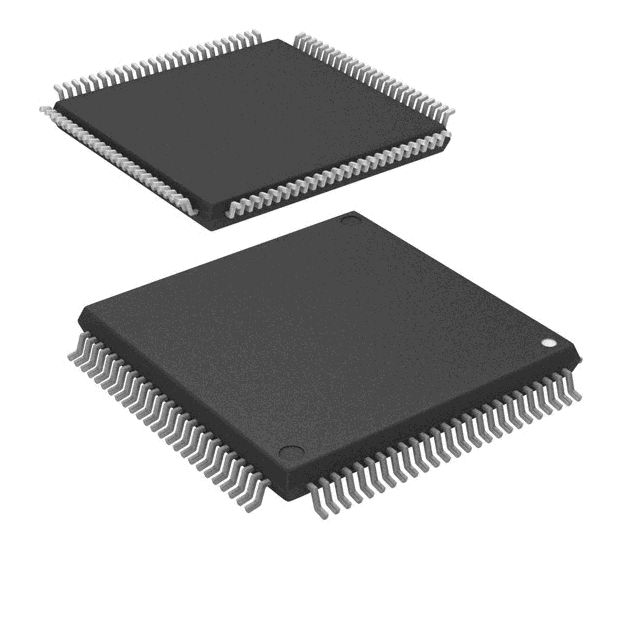

Image is for your reference only,please check specifications for details
Updated at 31/10/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Микроконтроллер Stellaris® LM3S1968 основан на контроллере ARM® Cortex™-M3, работающем со скоростью до 50 МГц, с 256 КБ флэш-памяти и 64 КБ SRAM. LM3S1968 также оснащён реальным промышленным подключением, включая 2 контроллера SSI / SPI, 2 интерфейса I2C и 3 UART. Микроконтроллер LM3S1968 также обладает расширенными функциями управления движением, включая 6 ШИМ-выходов для управления движением с зоной отсечки, два входа квадратурного энкодера для точного мониторинга положения и 1 вход для защиты от сбоев для быстрой отключения. Микроконтроллер также предоставляет интеллектуальные аналоговые возможности, включая 3 аналоговых компаратора и 8 каналов высокоточной 10-битной преобразования аналого-цифрового сигнала — с возможностью выбора частоты дискретизации до 1 МГц. Наконец, микроконтроллер LM3S1968 оснащён 24-разрядным таймером системы, 4 32-разрядными или 8 16-разрядными общими таймерами, таймером наблюдения за состоянием, модулем гибридного режима с батареей и RTC, а также 256 байтами непромокаемой памяти для сохранения состояния, низковыходным регулятором напряжения, что позволяет использовать только один источник питания, реле перегрузки по напряжению, контроллер перезагрузки при включении и до 52 GPIO.
- 32-разрядный процессор ARM® Cortex™-M3 с частотой 50 МГц, оснащённый системным таймером (SysTick), интегрированным контроллером вложенных векторных прерываний (NVIC), блоком защиты памяти (MPU) и набором команд Thumb-2.
- Полнофункциональное решение для отладки с доступом к отладке через интерфейсы JTAG и Serial Wire, а также контроллер Test Access Port (TAP), соответствующий стандарту IEEE 1149.1-1990.
- 256 КБ флэш-памяти с одинарным циклом и 64 КБ SRAM с одинарным циклом.
- Модуль гибридного режима с батареей, обеспечивающий низкое энергопотребление, вместе с часовыми устройствами реального времени.
- 5–52 GPIO (в зависимости от конфигурации), с программируемым управлением для GPIO-прерываний и конфигурации контактов.
- Таймер наблюдения за состоянием, совместимый с ARM FiRM; плюс четыре модуля общего назначения (GPTM), каждый из которых предоставляет два 16-битных таймера/счетчика и может быть настроен для независимой работы.
- 10-битный аналогово-цифровой преобразователь (ADC) с восемью аналоговыми входами и частотой выборки до одного миллиона образцов в секунду.
- Три полностью программируемых UART типа 16C550 с поддержкой IrDA.
- Два модуля синхронного последовательного интерфейса (SSI), поддерживающих работу с SPI Freescale, MICROWIRE или синхронными последовательными интерфейсами Texas Instruments.
- Два модуля интерфейса между интеграционными схемами (I2C), обеспечивающие передачу со скоростью стандартного (100 Кбит/с) и быстрого (400 Кбит/с) уровня, а также поддержку отправки и приема данных как в качестве мастера, так и в качестве слушателя.
- Три интегрированных аналоговых компаратора, настроенных для выхода, который может запускать последовательность пробников ADC, управлять выходным выводом или генерировать прерывание.
- Три блока генераторов ШИМ, каждый из которых оснащён 16-битным счетчиком, двумя компараторами ШИМ, генератором ШИМ-сигнала, генератором зоны отсечки и выборщиком прерывания/триггера ADC.
- Два модуля интерфейса квадратурного энкодера (QEI), оснащённые интегрированным интегратором положения для отслеживания положения энкодера и захвата скорости с использованием встроенного таймера.
- Промышленный и расширенный температурный диапазон, соответствующий RoHS, в корпусе LQFP с 100 контактами и промышленном варианте корпуса BGA с 108 контактами, соответствующем RoHS.
LM3S1968 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
