MAX3221EAE+ MaximIntegrated - Interface ICs

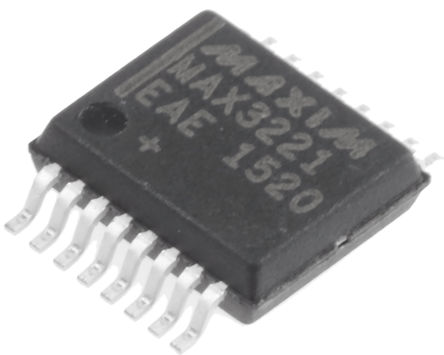

Image is for your reference only,please check specifications for details

MAX3221EAE+ - MaximIntegrated
Manufacturer:
MaximIntegrated
ManyChip's Part#:
MC6488286
Category:
Interface ICs
Package:
SSOP-16
Datasheet:
Datasheet 3D Model
Description:
ПЕРЕДАЧИК, ОТКЛЮЧЕНИЕ, 3221, SSOP16; Тип устройства: приемопередатчик; тип интерфейса IC: RS232; количество передатчиков: 1; минимальное рабочее напряжение: 3 В; максимальное рабочее напряжение: 5,5 В; корпус приемопередатчика: SSOP; количество контактов: 16; минимальная рабочая температура: -40 °C; ; соответствует RoHS: да
Stock Locations:
Availability:
101 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 4.01

Updated at 31/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

MAX3221EAE+ — это приемопередатчик RS-232 для портативной техники. MAX3221 обеспечивает ток потребления 1 µA благодаря революционной функции AutoShutdown™ от Maxim. Когда MAX3221 не обнаруживают корректного уровня сигнала на входах приемника, внутренний источник питания и драйверы отключаются. Это происходит в случае отключения кабеля RS-232 или при отключении передатчиков подключенных периферийных устройств. Система снова включается, когда на любой из входов приемника RS-232 поступает корректный уровень. MAX3221 требует только конденсаторов емкостью 0,1 мкФ при работе на напряжении 3,3 В и может работать при входных напряжениях от +3,0 до +5,5 В. Заводская, высокоэффективная двухканальная зарядная помпа и низкоотдачная передача обеспечивают настоящую производительность RS-232 при одном и том же рабочем напряжении от +3,0 до +5,5 В.

Show

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	16 Pin
Case/Package	SSOP-16
Supply Voltage (DC)	5.50V (max)
Supply Current	1.00 µA
Number of Channels	1 Channel
Number of Positions	16 Position
Data Rate	235 kbps
Operating Temperature (Max)	85 ℃
Operating Temperature (Min)	-40 ℃
Supply Voltage	3V ~ 5.5V
Supply Voltage (Max)	5.5 V
Supply Voltage (Min)	3 V
	Show
Size-Length	6.33 mm
Size-Width	5.38 mm
Size-Height	1.78 mm
Operating Temperature	-40℃ ~ 85℃
Product Lifecycle Status	Unknown
Packaging	Tube
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance Edition	2015/06/15
