Description
- Описание

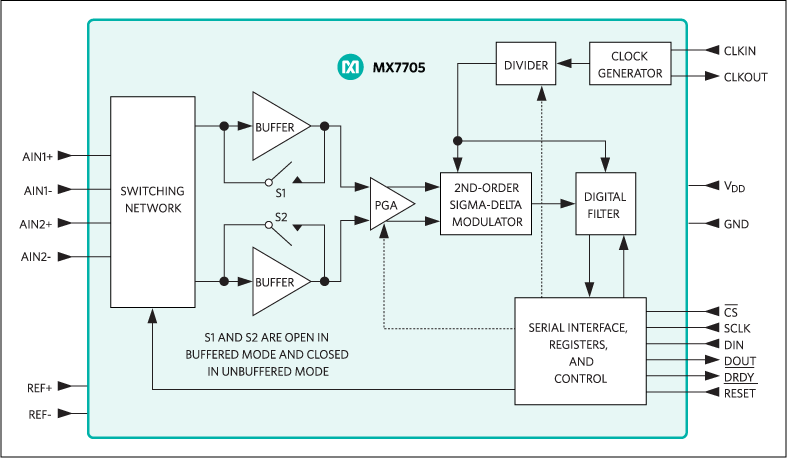

- Маломощный 2-канальный аналого-цифровой преобразователь (АЦП) с последовательным выходом MX7705 включает сигма-дельта модулятор с цифровым фильтром, обеспечивающий 16-битное разрешение без пропущенных кодов. Данный АЦП совместим по выводам и программно с AD7705. MX7705 оснащен встроенным входным буфером и программируемым усилителем (PGA). Устройство предлагает последовательный интерфейс, совместимый с SPI-/QSPI™-/MICROWIRE®.
- MX7705 работает от одного источника питания напряжением от 2,7 В до 5,25 В. Ток потребления в рабочем режиме составляет 320 мкА (тип.) при напряжении питания 3 В. Режим пониженного потребления снижает ток питания до 2 мкА (тип.).
- Автоматическая калибровка и системная калибровка позволяют MX7705 корректировать ошибки смещения и коэффициента усиления. Отличные характеристики по постоянному току (±0,003% FSR INL) и низкий уровень шума (650 нВ) делают MX7705 идеальным для измерения низкочастотных сигналов с широким динамическим диапазоном. Устройство принимает полностью дифференциальные биполярные/униполярные входные сигналы. Внутренний входной буфер позволяет работать с входными сигналами от источников с высоким выходным сопротивлением. Встроенный цифровой фильтр с программируемой частотой среза и скоростью выходных данных обрабатывает выходной сигнал сигма-дельта модулятора. Первая частота режекции цифрового фильтра выбирается для обеспечения подавления синфазного шума частотой 50 Гц или 60 Гц на 150 дБ и подавления противофазного шума частотой 50 Гц или 60 Гц на 98 дБ. PGA и цифровая фильтрация позволяют напрямую получать сигналы с минимальными требованиями к предварительной обработке или без нее.
- MX7705 выпускается в 16-выводном корпусе TSSOP.
MX7705 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Case/Package | TSSOP-16 |
| Show | |
| RoHS | RoHS Compliant |
