NC7SZ14P5X Fairchild Semiconductor - Logic Gates

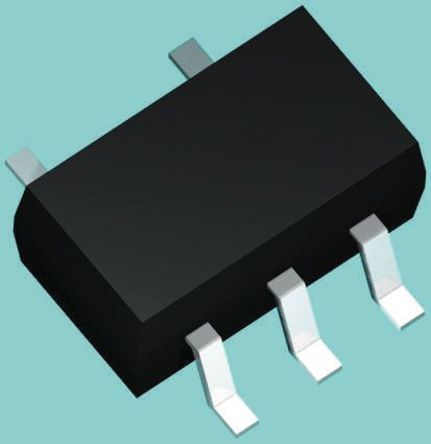

Image is for your reference only,please check specifications for details

NC7SZ14P5X - Fairchild Semiconductor
Manufacturer:
Fairchild Semiconductor
ManyChip's Part#:
MC943644
Category:
Logic Gates
Package:
SC-70-5
Datasheet:
Datasheet 3D Model
Description:
FAIRCHILD SEMICONDUCTOR NC7SZ14P5X – инвертор с функцией Шмитта, имеет входы для подачи напряжения от 1.65 В до 5.5 В, мощность составляет 32 мА. Устройство изготовлено с использованием передовых технологий CMOS, что обеспечивает сверхвысокую скорость работы и высокую мощность выходного сигнала при сохранении низкого статического рассеяния энергии в очень широком диапазоне напряжений VCC. Устройство работает в диапазоне от 1.65 до 5.5 В. Входы и выходы имеют высокое сопротивление при напряжении VCC равном 0 В. Входы способны выдерживать напряжения до 6 В, независимо от напряжения VCC. * Задержка передачи сигнала – 3.7 нс * Высокая мощность выходного сигнала при напряжении 3 В – ±24 мА * Рекомендуемый уровень производительности соответствует устройству LCX, работающему при напряжении VCC 3.3 В * Выходные сигналы работают в состоянии потока энергии при низком сопротивлении * Устройство имеет способность выдерживать перегрузки, обеспечивая преобразование напряжений от 5 В до 3 В * Используется специальная схема для уменьшения шума и электромагнитных помех
Stock Locations:
Availability:
1,431 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0.07

Updated at 31/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

NC7SZ14P5X представляет собой инвертор с входом на шмитт-туннинг, который обеспечивается устройствами серии TinyLogic® с ультравысокой скоростью работы (UHS). Устройство изготовлено с использованием передовых технологий CMOS, что позволяет достигать ультравысокой скорости работы при высоком выходном сигнале, при этом сохраняется низкая статическая потребляемая мощность в очень широком диапазоне напряжения VCC. Устройство рассчитано для работы в диапазоне 1,65–5,5 В. Входы и выходы имеют высокое сопротивление при значении VCC равном 0 В. Входы могут выдерживать напряжения до 6 В, независимо от номинального напряжения VCC.
Задержка передачи сигнала: 3,7 нс
Выходной сигнал высокого уровня при напряжении 3 В – ±24 мА
Устройство соответствует характеристикам устройства LCX, работающего при напряжении 3,3 В
При отключении питания входы/выходы остаются высокочастотными
Устройство имеет способность выдерживать перенапряжения, что позволяет осуществлять преобразование напряжений от 5 В до 3 В
Используется специальная схема для уменьшения шумов и электромагнитных помех

Show

NC7SZ14P5X Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	5 Pin
Case/Package	SC-70-5
Supply Voltage (DC)	1.80 V
Output Current	32 mA
Number of Circuits	1 Circuit
Number of Channels	1 Channel
Number of Positions	5 Position
Number of Gates	1 Gate
Number of Inputs	1 Input
Operating Temperature (Max)	85 ℃
Operating Temperature (Min)	-40 ℃
Supply Voltage	1.65V ~ 5.5V
Supply Voltage (Max)	5.5 V
Supply Voltage (Min)	1.65 V
	Show
Size-Length	2 mm
Size-Width	1.25 mm
Size-Height	1 mm
Operating Temperature	-40℃ ~ 85℃
Product Lifecycle Status	Active
Packaging	Cut Tape (CT)
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN Code	EAR99
