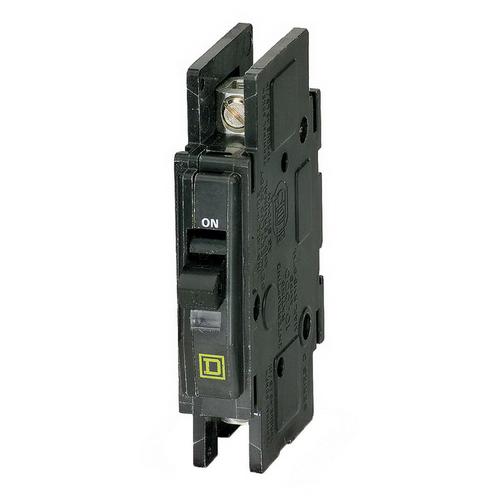

Image is for your reference only,please check specifications for details
- QOU120 - Square D
-
Manufacturer:Square D
-
ManyChip's Part#:MC316764033
-
Category:Circuit Breaker
-
Datasheet:Datasheet 3D Model
-
Description:Автоматический выключатель, миниатюрный, термомагнитный, однополюсный, 20 А, 120/240 В переменного тока, DIN-рейка
-
Stock Locations:
-
Availability:0 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 0
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- **Обзор**
- Типы миниатюрных автоматических выключателей QOU
- Миниатюрные автоматические выключатели в литом корпусе предназначены для использования в жилых и коммерческих помещениях. Они испытаны и сертифицированы в соответствии со стандартом UL 489 и стандартом CSA C22.2 № 5-02 для автоматических выключателей в литом корпусе и корпусов.
- Миниатюрные автоматические выключатели и переключатели QOU доступны для накладного, скрытого или DIN-реечного монтажа в одно-, двух- и трехполюсном исполнении. Миниатюрные автоматические выключатели QOU используются для защиты от сверхтоков и коммутации в электрических системах переменного и постоянного тока. Выключатели и переключатели QOU имеют ширину 0,75 дюйма (19 мм) на полюс. Двух- и трехполюсные автоматические выключатели оснащены внутренней перемычкой для одновременного отключения всех полюсов. Переключатели QOU доступны в однополюсном исполнении на 60 ампер и в двух- и трехполюсном исполнении на 60, 100 и 125 ампер. Корпуса миниатюрных выключателей и переключателей QOU изготовлены из стеклонаполненного изоляционного материала, обеспечивающего высокую диэлектрическую прочность. Токоведущие компоненты изолированы от рукоятки. Положение рукоятки указывает, находится ли выключатель в положении «выключено», «включено» или «сработал».
- **Особенности**
- * Возможность скрытого, накладного или DIN-реечного монтажа
- * Автоматическое размыкание цепи при перегрузке или коротком замыкании
- * Одновременное отключение всех полюсов
- * Имеют индикатор срабатывания Visi-Trip®
- * Имеют клеммы с обеих сторон (конструкция «ввод/вывод кабеля»)
- * Работают в любом положении
- * Полностью испытаны, сертифицированы UL и CSA для обратного подключения без ограничительных маркировок линии/нагрузки
- * Обеспечивают возможность ручного размыкания цепи
- **Технические характеристики**
- * Размер провода для клемм: от №14 до №2 AWG (медь или алюминий)
- * Обратимые клеммы линии и нагрузки для удобства монтажа при скрытой или накладной проводке
- * DIN-монтаж (симметричная рейка 35 × 7,5 DIN/EN 50 022)
- * Сертифицирован UL как тип HACR — от 15 А до 70 А
- * Быстроразъемные соединители для установки на месте
- * Одна рукоятка с внутренним одновременным отключением
- * Сертифицирован UL на 48 В постоянного тока (5 000 A отключающей способности)
- * Изготовлен с использованием специального коррозионно-стойкого токоведущего пути
- * Прошел испытания на солевой туман по ASTM в течение 500 часов
- * Сертификаты: UL 489, EN60947-2 и CSA C22.2 №5-02
QOU120 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | DIN Rail |
| Voltage Rating (DC) | 48.0 V |
| Voltage Rating (AC) | 20.0 V |
| Current Rating | 20 A |
| Show | |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
