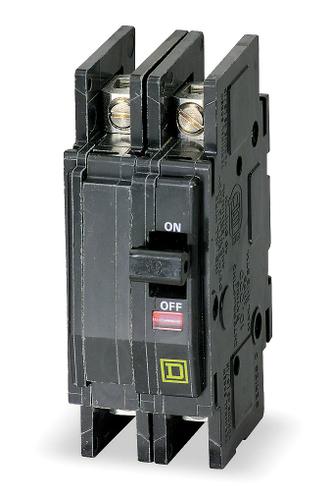

Image is for your reference only,please check specifications for details
- QOU260 - Square D
-
Manufacturer:Square D
-
ManyChip's Part#:MC348252536
-
Category:Circuit Breaker
-
Datasheet:Datasheet 3D Model
-
Description:Автоматический выключатель миниатюрный, тепловой/магнитный, 2-полюсный, 60 А, 120/240 В переменного тока, DIN-рейка
-
Stock Locations:
-
Availability:0 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 0
Updated at 17/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- **Обзор**
- Типы миниатюрных автоматических выключателей QOU
- Миниатюрные автоматические выключатели в литом корпусе предназначены для использования в жилых и коммерческих помещениях. Они испытаны и внесены в списки в соответствии со стандартом UL 489 и стандартом CSA C22.2 № 5-02 для автоматических выключателей в литом корпусе и корпусов.
- Миниатюрные автоматические выключатели и переключатели QOU доступны для установки на поверхность, заподлицо или на DIN-рейку в одно-, двух- и трехполюсном исполнении. Миниатюрные автоматические выключатели QOU используются для защиты от перегрузки по току и коммутации в электрических системах как переменного, так и постоянного тока. Выключатели и переключатели QOU имеют ширину 0,75 дюйма (19 мм) на полюс. Двух- и трехполюсные автоматические выключатели оснащены внутренней перекладиной для общего отключения всех полюсов. Переключатели QOU доступны в однополюсном исполнении на 60 ампер, а также в двух- и трехполюсном исполнении на 60, 100 и 125 ампер. Корпуса миниатюрных автоматических выключателей и переключателей QOU изготовлены из стеклонаполненного изоляционного материала, обеспечивающего высокую диэлектрическую прочность. Токоведущие компоненты изолированы от рукоятки. Положение рукоятки указывает, выключен, включен или отключен автоматический выключатель.
- **Особенности**
- * Может устанавливаться заподлицо, на поверхность или на DIN-рейку
- * Автоматически размыкает цепь при перегрузке или коротком замыкании
- * Обеспечивает общее отключение всех полюсов
- * Имеет индикатор срабатывания Visi-Trip®
- * Имеет зажимы на обоих концах (конструкция «кабель-вход/кабель-выход»)
- * Работает в любом положении
- * Полностью протестированы, внесены в список UL и сертифицированы CSA для обратного подключения без ограничивающих маркировок линии/нагрузки
- * Обеспечивает возможность ручного размыкания цепи
- **Технические характеристики**
- * Размер провода для клеммных зажимов: 1 × #14 – #2 AWG (медь или алюминий)
- * Реверсивные зажимы линии и нагрузки для удобной проводки при установке заподлицо или на поверхность
- * Монтаж на DIN-рейку (симметричная рейка 35 × 7,5 DIN/EN 50 022)
- * Внесен в список UL как тип HACR — от 15 А до 70 А
- * Быстроразъемные соединители, устанавливаемые в полевых условиях
- * Одинарная рукоятка с внутренним общим отключением
- * Внесен в список UL на 48 В постоянного тока (5 000 AIR)
- * Изготовлен со специальным коррозионно-стойким токопроводящим путем
- * Прошел испытание на солевой туман в течение 500 часов по стандарту ASTM
- * Сертификации UL 489, EN60947-2 и CSA C22.2 №5-02
QOU260 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | DIN Rail |
| Voltage Rating (DC) | 48.0 V |
| Voltage Rating (AC) | 240 V |
| Current Rating | 60 A |
| Show | |
| RoHS | RoHS Compliant |
