Description
- Микросхемы SNx4HC165 представляют собой 8-битные сдвиговые регистры с параллельной загрузкой, которые при тактировании сдвигают данные к последовательному выходу (QH). Параллельный доступ к каждому разряду обеспечивается восемью отдельными входами прямых данных (A–H), которые активируются низким уровнем на входе сдвиг/загрузка (SH/LD). Микросхемы SNx4HC165 также имеют функцию запрета тактирования (CLK INH) и дополнительный последовательный выход (QH).
- Тактирование осуществляется положительным фронтом сигнала на входе тактового генератора (CLK), когда SH/LD удерживается на высоком уровне, а CLK INH — на низком. Функции CLK и CLK INH взаимозаменяемы. Поскольку низкий уровень CLK и положительный фронт CLK INH также обеспечивают тактирование, уровень CLK INH должен изменяться на высокий только при высоком уровне CLK. Параллельная загрузка запрещена, когда SH/LD удерживается на высоком уровне. Пока SH/LD находится на низком уровне, параллельные входы регистра активны независимо от уровней на входах CLK, CLK INH или последовательного входа (SER).
- Широкий диапазон рабочего напряжения от 2 В до 6 В
- Выходы могут управлять до 10 нагрузками LSTTL
- Низкое потребление мощности, максимальный ток ICC 80 мкА
- Типичная задержка распространения tpd = 13 нс
- Выходной ток ±4 мА при 5 В
- Низкий входной ток, максимум 1 мкА
- Комплементарные выходы
- Входы прямой принудительной загрузки (данных)
- Стробируемые тактовые входы
- Преобразование параллельных данных в последовательные
- На изделиях, соответствующих MIL-PRF-38535,
- все параметры проверяются, если не оговорено
- иное. На всех других изделиях, производственная
- обработка не обязательно включает проверку
- всех параметров.
SN74HC165 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |

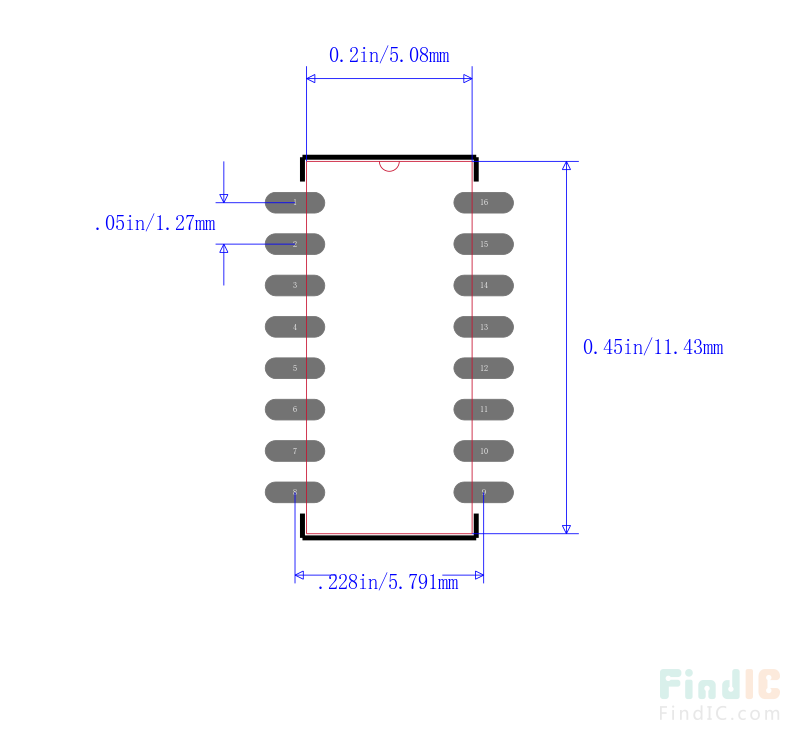

| Case/Package | SO-16 |
| Show | |
| Product Lifecycle Status | |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
