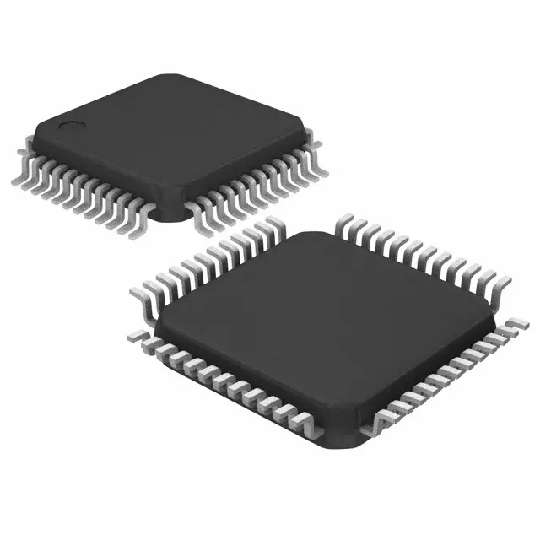

Image is for your reference only,please check specifications for details
- STM8S005C6T6TR - ST Microelectronics
-
Manufacturer:ST Microelectronics
-
ManyChip's Part#:MC1709504
-
Category:Microcontroller, MCU IC
-
Package:LQFP-48
-
Datasheet:Datasheet 3D Model
-
Description:МК 8-битный STM8, CISC, 32КБ Flash, 3.3В/5В, 48 выводов, LQFP, в ленте и на катушке
-
Stock Locations:
-
Availability:88 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 1.14
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Микроконтроллеры 8-битной линейки Value STM8S005C6/K6 предлагают 32 Кбайт флеш-памяти программ, а также 128 байт EEPROM данных. В справочном руководстве по семейству микроконтроллеров STM8S (RM0016) они относятся к устройствам средней плотности.
- Все устройства линейки Value STM8S005C6/K6 обеспечивают следующие преимущества: производительность, надежность, снижение стоимости системы и короткие циклы разработки.
- Производительность и надежность устройств обеспечиваются за счет настоящего EEPROM данных, поддерживающего до 100 000 циклов записи/стирания, передового ядра и периферии, выполненных по современной технологии с тактовой частотой 16 МГц, надежных выводов ввода-вывода, независимых сторожевых таймеров с отдельным источником тактовой частоты и системы защиты тактовой частоты.
- Стоимость системы снижается благодаря высокой степени интеграции: внутренние тактовые генераторы, сторожевой таймер и сброс при понижении напряжения.
- Общая архитектура семейства продуктов с совместимыми выводами, картой памяти и модульной периферией обеспечивает масштабируемость приложений и сокращение циклов разработки.
- Все продукты работают при напряжении питания от 2,95 В до 5,5 В.
- Предоставляется полная документация, а также широкий выбор средств разработки.
- **Основные характеристики**
- Ядро
- Макс. fCPU: 16 МГц
- Передовое ядро STM8 с гарвардской архитектурой и 3-ступенчатым конвейером
- Расширенный набор команд
- Память
- Флеш-память/EEPROM средней плотности
- Память программ: 32 Кбайт флеш-памяти; сохранение данных в течение 20 лет при 55 °C после 100 циклов
- Память данных: 128 байт настоящего EEPROM данных; выдерживает до 100 000 циклов записи/стирания
- ОЗУ: 2 Кбайт
- Управление тактовой частотой, сбросом и питанием
- Рабочее напряжение: от 2,95 В до 5,5 В
- Гибкое управление тактовой частотой, 4 основных источника тактовой частоты
- Низкопотребляющий генератор на кварцевом резонаторе
- Внешний вход тактовой частоты
- Внутренний, настраиваемый пользователем RC-генератор на 16 МГц
- Внутренний низкопотребляющий RC-генератор на 128 кГц
- Система защиты тактовой частоты с монитором тактовой частоты
- Управление питанием
- Режимы пониженного энергопотребления (ожидание, активный останов, останов)
- Индивидуальное отключение тактовой частоты периферии
- Постоянно активный, низкопотребляющий сброс при включении и отключении питания
- Управление прерываниями
- Вложенный контроллер прерываний с 32 прерываниями
- До 37 внешних прерываний по 6 векторам
- Таймеры
- 2x 16-битных таймера общего назначения с 2+3 каналами CAPCOM (захват, сравнение или ШИМ)
- Расширенный управляющий таймер: 16-битный, 4 канала CAPCOM, 3 комплементарных выхода, вставка мертвого времени и гибкая синхронизация
- 8-битный базовый таймер с 8-битным предделителем
- Таймер автоматического пробуждения
- Оконный и независимый сторожевые таймеры
- Интерфейсы связи
- UART с выходом тактовой частоты для синхронной работы, SmartCard, IrDA, LIN
- Интерфейс SPI до 8 Мбит/с
- Интерфейс I²C до 400 Кбит/с
- Аналого-цифровой преобразователь (АЦП)
- 10-битный АЦП, ±1 МЗР, до 10 мультиплексированных каналов, режим сканирования и аналоговый сторожевой таймер
- Выводы ввода-вывода
- До 38 выводов ввода-вывода в корпусе с 48 выводами, включая 16 выходов с повышенной нагрузочной способностью
- Высоконадежная конструкция выводов ввода-вывода, устойчивая к инжекции тока
- Поддержка разработки
- Встроенный однопроводной интерфейсный модуль (SWIM) для быстрого внутрисхемного программирования и неинтрузивной отладки
STM8S005C6T6TR Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 48 Pin |
| Case/Package | LQFP-48 |
| Operating Voltage | 2.95V ~ 5.5V |
| RAM Memory Size | 2K x 8 |
| Operating Temperature (Max) | 85 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Supply Voltage | 2.95V ~ 5.5V |
| Show | |
| Operating Temperature | -40℃ ~ 85℃ (TA) |
| Product Lifecycle Status | Active |
| Packaging | Tape & Reel (TR) |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| ECCN Code | EAR99 |
