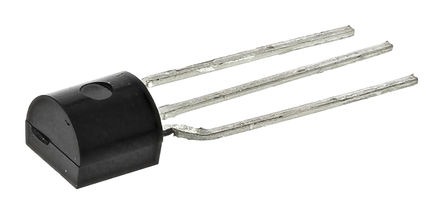

Image is for your reference only,please check specifications for details
- TL431AILPM - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC9469200
-
Category:Voltage References
-
Package:TO-92-3
-
Datasheet:Datasheet 3D Model
-
Description:Шунтовой напряжения, регулятор шунта с настраиваемым точным выходным напряжением V-Ref, настраиваемый от 2,495 В до 36 В, 100 мА, автомобильный, 3-контактный TO-92, комплектация «Ammo».
-
Stock Locations:
-
Availability:879 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 0.08
Updated at 31/10/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Описание
- Устройства TL431 и TL432 представляют собой трехконтактные регуляторы шунта с настраиваемым выходным напряжением, обладающие заданной термической стабильностью в широком диапазоне температур, применимом для автомобильных, коммерческих и военных условий. Выходное напряжение может быть установлено на любое значение между Vref (примерно 2,5 В) и 36 В с помощью двух внешних резисторов. Эти устройства имеют типовое выходное сопротивление 0,2 Ом.
- Активная схема выхода обеспечивает очень чёткую характеристику включения, что делает эти устройства отличными заменами зажимных диодов в множестве применений, таких как бортовая регулировка, регулируемые источники питания и импульсные источники питания. Устройство TL432 обладает точно такими же функциональными возможностями и электрическими характеристиками, что и устройство TL431, однако имеет различную разводку контактов для корпусов DBV, DBZ и PK.
- Особенности
- Допуск на напряжение референса при 25°C
- – 0,5% (класс B)
- – 1% (класс A)
- – 2% (стандартный класс)
- Настроимое выходное напряжение: от Vref до 36 В
- Работа в диапазоне от −40°C до 125°C
- Типичный температурный дрейф (TL431B)
- – 6 мВ (температура C)
- – 14 мВ (температура I, температура Q)
- Низкий уровень шумов на выходе
- Типовое выходное сопротивление 0,2 Ом
- Возможность подачи тока в режиме поглощения: от 1 мА до 100 мА
- Применение
- Регулировка напряжения и тока
- Регулировка вторичной стороны в флюбэксовом SMPS
- Замена зажимных диодов
- Мониторинг напряжения
- Компаратор с интегрированным референсом
TL431AILPM Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Through Hole |
| Number of Pins | 3 Pin |
| Case/Package | TO-92-3 |
| Capacitance Tolerance | ±1 % |
| Input Voltage (DC) | 2.50V ~ 36.0V |
| Output Voltage | 2.495V ~ 36V |
| Output Current | 100 mA |
| Number of Channels | 1 Channel |
| Number of Positions | 3 Position |
| Input Voltage (Max) | 37 V |
| Output Voltage (Max) | 36 V |
| Output Voltage (Min) | 2.495 V |
| Output Current (Max) | 100 mA |
| Operating Temperature (Max) | 85 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Accuracy | ±1 % |
| Input Voltage | 37 V |
| Show | |
| Size-Length | 4.83 mm |
| Size-Width | 3.43 mm |
| Size-Height | 3.68 mm |
| Operating Temperature | -40℃ ~ 85℃ (TA) |
| Temperature Coefficient | ±92 ppm/℃ |
| Product Lifecycle Status | Active |
| Packaging | Each |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| ECCN Code | EAR99 |
