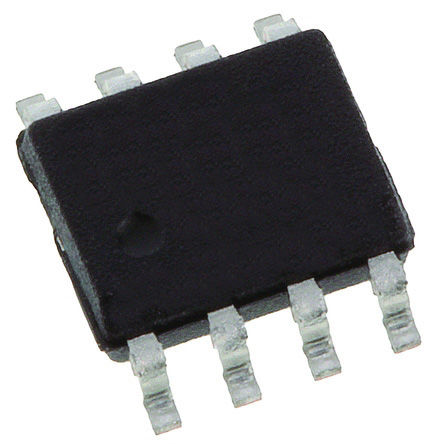

Image is for your reference only,please check specifications for details
- TLC2272AID - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC1428163
-
Category:Operational Amplifiers(General Purpose)
-
Package:SOIC-8
-
Datasheet:Datasheet 3D Model
-
Description:TEXAS INSTRUMENTS TLC2272AID – Двойной операционный усилитель, 8 контактов. Выходные сигналы достигают значений от rail-to-rail, что повышает динамический диапазон при использовании в устройствах с одним или разделенным источником питания. Семейство TLC227x обеспечивает пропускную способность 2 МГц и скорость изменения направления сигнала 3 В/мкс для высокоскоростных приложений. Этот устройство имеет сопоставимые характеристики в области переменных токов, но при этом обладает лучшими показателями шума, напряжения включения и рассеяния энергии по сравнению с существующими операционными усилителями типа CMOS. Устройство TLC227x имеет уровень шума 9 нВ/√Гц, что в два раза ниже, чем у конкурирующих решений. Семейство TLC227x отличается высоким сопротивлением входного сигнала и низким уровнем шума, что делает его идеальным для обработки малых сигналов от источников с высоким сопротивлением, таких как пьезоэлектрические датчики. Благодаря низким уровням рассеяния энергии, устройство хорошо подходит для использования в приложениях мониторинга и дистанционного зондирования. Кроме того, возможность выходных сигналов до rail-to-rail позволяет использовать это устройство в сочетании с аналого-цифровыми конвертерами (ADC). * Диапазон выходных сигналов включает оба источника питания. * Устройство полностью адаптировано для работы как с одним, так и с разделенным источником питания. * Диапазон входного напряжения включает также отрицательный уровень питания. * Высокая скорость изменения направления сигнала. * Включается макромодель. * Производительность улучшена по сравнению с моделями TLC272 и TLC274. * Уровень шума 9 нВ/√Гц при частоте 1 кГц; типичное низкое напряжение включения. * Типичное низкое напряжение включения составляет 1 пикоампер. * Максимальное напряжение включения при температуре 25°C составляет 950 мкВ. * Сдвиг напряжения включения составляет 2 мкВ/°C. * Типичный коэффициент разделения сигналов составляет 75 дБ. * Устройство имеет зеленый цвет и не содержит примесей Sb/Br.
-
Stock Locations:
-
Availability:6 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 2.73
Updated at 31/10/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- TLC2272AID – это двухканальный операционный усилитель, имеющий выходные характеристики типа “rail-to-rail”. Это позволяет повысить динамический диапазон работы устройства при использовании одного или разделенного источника питания. Семейство TLC227x обеспечивает пропускную способность 2 МГц и скорость сдвига напряжения 3 В/мс, что отлично подходит для высокоскоростных приложений. Устройство обладает сравнимыми характеристиками в области переменного тока, при этом имеет более низкий уровень шума, напряжение входного смещения и рассеяние мощности по сравнению с существующими CMOS-операционными усилителями. Уровень шума составляет 9 нВ/√Гц, что в два раза ниже, чем у конкурирующих решений. Семейство TLC227x отличается высокой входной импедансом и низким уровнем шума, что делает его идеальным для работы с устройствами высокого импеданса, такими как пьезоэлектрические датчики. Благодаря низкому рассеянию мощности это устройство подходит для использования в портативных приложениях и системах дистанционного контроля. Кроме того, возможность выходных характеристик типа “rail-to-rail” позволяет использовать этот усилитель как при работе с аналого-цифровыми конвертерами (ADC).
- Выходные характеристики включают оба источника питания.
- Устройство полностью адаптировано для работы как с одним, так и с разделенным источником питания.
- Диапазон входного напряжения включает также отрицательный уровень.
- Высокая скорость сдвига напряжения.
- Включается макромодель.
- Производительность улучшена по сравнению с TLC272 и TLC274.
- Уровень шума 9 нВ/√Гц при частоте 1 кГц.
- Напряжение входного смещения 1 пА.
- Максимальное напряжение входного смещения 950 мкВ при температуре 25°C.
- Смещение напряжения входного смещения 2 мкВ/°C.
- Типичный коэффициент разделения сигналов 75 дБ.
- Устройство имеет зеленый цвет и не содержит веществ типа Sb/Br.
TLC2272AID Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 8 Pin |
| Case/Package | SOIC-8 |
| Output Current | ≤50 mA |
| Supply Current | 2.4 mA |
| Number of Circuits | 2 Circuit |
| Number of Channels | 2 Channel |
| Number of Positions | 8 Position |
| Common Mode Rejection Ratio | 70 dB |
| Input Offset Drift | 2.00 µV/K |
| Bandwidth | 2.18 MHz |
| Slew Rate | 3.60 V/μs |
| Gain Bandwidth Product | 2.18 MHz |
| Thermal Shutdown | No |
| Input Offset Voltage | 300 µV |
| Input Bias Current | 1 pA |
| Operating Temperature (Max) | 125 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Gain Bandwidth | 2.25 MHz |
| Minimum CMRR Range | 70 dB |
| Supply Voltage (Max) | 8 V |
| Show | |
| Size-Length | 4.9 mm |
| Size-Width | 3.91 mm |
| Size-Height | 1.58 mm |
| Operating Temperature | -40℃ ~ 125℃ |
| Product Lifecycle Status | Active |
| Packaging | Tube |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| REACH SVHC Compliance Edition | 2015/06/15 |
