TLV4172IPWR TI - Operational Amplifier, OP Amp IC

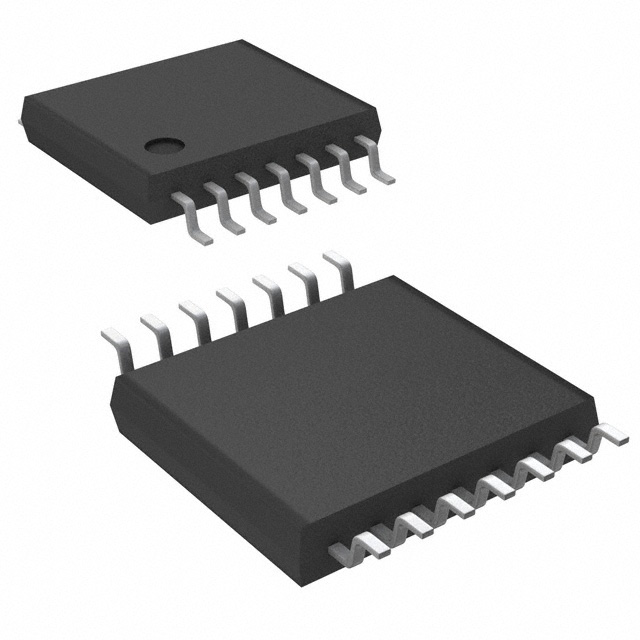

Image is for your reference only,please check specifications for details

TLV4172IPWR - TI
Manufacturer:
TI
ManyChip's Part#:
MC99229692
Category:
Operational Amplifier, OP Amp IC
Package:
TSSOP-14
Datasheet:
Datasheet 3D Model
Description:
TEXAS INSTRUMENTS TLV4172IPWR Операционный усилитель, 4 усилителя, 10 МГц, 10 В/мкс, от 4,5 В до 36 В, ± 2,25 В до ± 18 В, TSSOP, 14 выводов, новый
Stock Locations:
Availability:
293 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 3.81

Updated at 16/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Семейство TLVx172 — это операционные усилители (ОУ) с защитой от электромагнитных помех (ЭМП), работающие от одного источника питания напряжением 36 В, с низким уровнем шума. Они отличаются коэффициентом нелинейных искажений с шумом (THD+N) 0,0002% на частоте 1 кГц и способностью работать от источников питания от 4,5 В (±2,25 В) до 36 В (±18 В). Эти характеристики, наряду с низким уровнем шума и очень высоким коэффициентом подавления пульсаций источника питания (PSRR), делают TLVx172 отличным выбором для усиления сигналов микровольтного уровня. Семейство устройств TLVx172 обеспечивает малые смещение и дрейф, высокую полосу пропускания 10 МГц и скорость нарастания 10 В/мкс при токе покоя всего 2,3 мА (макс.) в диапазоне температур.
В отличие от большинства операционных усилителей, которые характеризуются только при одном напряжении питания, семейство операционных усилителей TLVx172 характеризуется в диапазоне от 4,5 В до 36 В. Входные сигналы, выходящие за пределы шин питания, не вызывают инверсии фазы. Семейство TLVx172 устойчиво при работе с емкостной нагрузкой до 300 пФ. В нормальном режиме вход может работать на 100 мВ ниже отрицательной шины питания и в пределах 2 В от положительной шины питания. Обратите внимание, что эти устройства могут работать при полном диапазоне синфазного сигнала «от шины до шины» на 100 мВ выше положительной шины питания, но с пониженными характеристиками в пределах 2 В от положительной шины питания.
Операционные усилители TLVx172 характеризуются в диапазоне температур от –40°C до +125°C.

Show

TLV4172IPWR Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	14 Pin
Case/Package	TSSOP-14
Supply Current	1.6 mA
Number of Circuits	4 Circuit
Number of Positions	14 Position
Input Offset Drift	1.00 µV/K
Bandwidth	10 MHz
Slew Rate	10.0 V/μs
Gain Bandwidth Product	10 MHz
Input Offset Voltage	500 µV
Input Bias Current	10 pA
Operating Temperature (Max)	125 ℃
Operating Temperature (Min)	-40 ℃
Minimum CMRR Range	94 dB
	Show
Operating Temperature	-40℃ ~ 125℃
Product Lifecycle Status	Active
Packaging	Cut Tape (CT)
RoHS	RoHS Compliant
Lead-Free Status
REACH SVHC Compliance Edition	2016/06/20
