HT46R47 HOLTEK SEMICONDUCTOR INC - - ManyChip Electronics

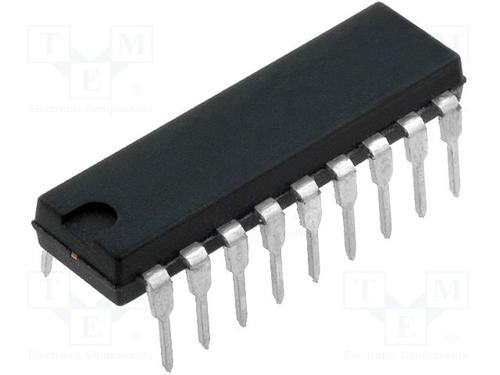

Image is for your reference only,please check specifications for details

HT46R47 - HOLTEK SEMICONDUCTOR INC
Manufacturer:
HOLTEK SEMICONDUCTOR INC
ManyChip's Part#:
MC17714700
Package:
DIP-18
Datasheet:
Datasheet 3D Model
Description:
Микроконтроллер; ОЗУ:64Б; 8МГц; DIP18; ШИМ:1; 3.3÷5.5В пост. тока
Stock Locations:
Availability:
285 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0.43

Updated at 02/11/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Общее описание
Экономичные микроконтроллеры типа A/D с RISC-архитектурой представляют собой серию 8-битных высокопроизводительных
микроконтроллеров, разработанных специально для приложений, напрямую взаимодействующих с аналоговыми сигналами, например от датчиков. Все устройства включают встроенный многоканальный аналого-цифровой преобразователь, а также один или два выхода с широтно-импульсной модуляцией. Обычные функции микроконтроллеров Holtek, такие как режимы пониженного энергопотребления и пробуждения, опции генератора, программируемый делитель частоты и т.д., обеспечивают минимальное количество внешних компонентов в пользовательских приложениях.
Особенности
Рабочее напряжение:
fSYS=4МГц: 2,2В~5,5В
fSYS=8МГц: 3,3В~5,5В
От 13 до 23 двунаправленных линий ввода/вывода
Внешний вход прерывания, совмещённый с линией ввода/вывода
8-битный программируемый таймер/счётчик событий с прерыванием по переполнению и 7-ступенчатым предделителем
Встроенный кварцевый и RC-генератор
Функция сторожевого таймера
PFD для генерации звуковой частоты
Функции пониженного энергопотребления и пробуждения для снижения энергопотребления
До 0,5 мкс длительность цикла команды при тактовой частоте 8 МГц и напряжении VDD=5В
4 или 6 уровней вложенности подпрограмм
4-канальный АЦП с разрешением 8 или 9 бит
1 или 2 канала 8-битного ШИМ-выхода, совмещённых с линиями ввода/вывода
Команды побитовой обработки
Команды чтения таблицы
63 мощные команды
Все команды выполняются за один или два машинных цикла
Функция сброса при низком напряжении
Различные типы корпусов

Show

HT46R47 Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Case/Package	DIP-18
Clock Speed	8 MHz
Supply Voltage	3.3.5.5 VDC
	Show
RoHS	RoHS Compliant
