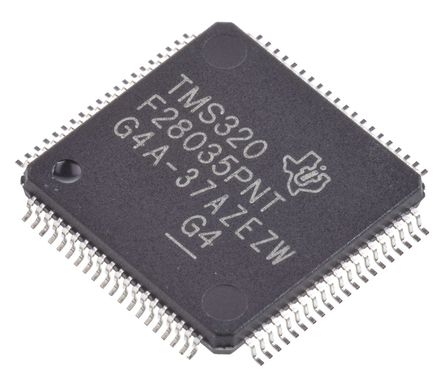

TMS320F28035PNT TI - 32 Bit Microcontroller

Image is for your reference only,please check specifications for details

TMS320F28035PNT - TI
Manufacturer:
TI
ManyChip's Part#:
MC57192
Category:
32 Bit Microcontroller
Package:
LQFP-80
Datasheet:
Datasheet 3D Model
Description:
MCU 32-битный C28x RISC, объем флэша памяти 128 кБайт, напряжение питания 1,8 В/3,3 В, корпус типа LQFP с двумя ярусами контактов.
Stock Locations:
Availability:
401 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 1.93

Updated at 31/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

TMS320F28035PNT – это 32-битный микроконтроллер Piccolo, обеспечивающий функциональность ядра C28x и акселератора управления (CLA), а также высокоинтегрированные периферийные устройства в устройствах с низким количеством контактов. Эта серия совместима со предыдущими проектами на основе C28x, а также обеспечивает высокий уровень интеграции аналоговых устройств. Внутренний регулятор напряжения позволяет работать с одним из двух возможных напряжений питания. Были внесены улучшения в модуль HRPWM для обеспечения управления с использованием двойного крайнего состояния (фреквенция модуляции). Добавлены аналоговые компараторы с внутренним 10-битным референтом, которые могут напрямую использоваться для управления выходами PWM. ADC преобразует сигнал в диапазоне от 0 до 3,3 В и поддерживает референсы VREFHI/VREFLO. Интерфейс ADC оптимизирован для минимальных накладных расходов и задержек.
Высокоэффективный 32-битный ЦПУ (TMS320C28x™)
Операции MAC размером 16 x 16 и 32 x 32
Двойной модуль MAC размером 16 x 16
Архитектура шин типа Harvard
Атомарные операции
Быстрое обработка и реагирование на прерывания
Единая модель программирования памяти
Эффективность кода в языках C/C++ и ассемблера
Конфигурация памяти – малый конец
Поддержка функции JTAG-сканирования границ
Не требуется специальная система управления питанием
Встроенные режимы сброса при включении и при низком напряжении питания
Два внутренних генератора целых чисел
Кристаллический генератор или вход для внешнего сигнала таймера
Поддержка динамических изменений соотношения PLL
Модуль контроля времени
Отсутствует система обнаружения сигналов таймера
Блок расширения прерываний периферийных устройств, поддерживающий все прерывания периферийных устройств
Три 32-битных таймера ЦПУ
Независимые 16-битные таймеры в каждом модуле ePWM

Show

TMS320F28035PNT Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	80 Pin
Case/Package	LQFP-80
Frequency	60 MHz
Supply Voltage (DC)	1.71V (min)
Operating Voltage	1.71V ~ 1.995V
Number of Positions	80 Position
Clock Speed	60.0 MHz
RAM Memory Size	20 KB
Number of Bits	32 Bit
FLASH Memory Size	128 kB
Number of UARTs	1 UART
Number of ADCs	1 ADC
Number of Inputs and Outputs	45 Input IO
Operating Temperature (Max)	105 ℃
Operating Temperature (Min)	-40 ℃
Supply Voltage (Max)	1.995 V
Supply Voltage (Min)	1.71 V
	Show
Size-Length	12.2 mm
Size-Width	12.2 mm
Size-Height	1.45 mm
Operating Temperature	-40℃ ~ 105℃ (TA)
Product Lifecycle Status	Active
Packaging	Tray
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance	No SVHC
