TPS77601PWP TI - Voltage Regulators

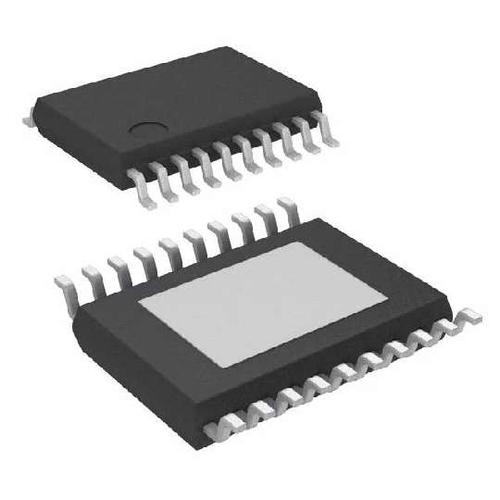

Image is for your reference only,please check specifications for details

TPS77601PWP - TI
Manufacturer:
TI
ManyChip's Part#:
MC49655207
Category:
Voltage Regulators
Package:
HTSSOP-20
Datasheet:
Datasheet 3D Model
Description:
Один канал, LDO, одноканальный стабилизатор напряжения, 500 мА, регулируемый (1,2–5,5 В), быстрая реакция на переходные процессы, стабильность работы, выходной стабилизатор напряжения Power Good (PG), положительный выход, 1,2–5,5 В, 0,5 А, 20-контактный HTSSOP EP-трубка
Stock Locations:
Availability:
256 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 2.63

Updated at 31/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Устройства TPS775xx и TPS776xx разработаны для обеспечения быстрой реакции на переходные процессы и стабильности работы при наличии конденсатора с низким ESR, емкостью 10 мкФ. Такое сочетание обеспечивает высокие характеристики по разумной цене.
Поскольку PMOS-транзистор ведет себя как резистор с низким сопротивлением, падение напряжения очень низкое (обычно 169 мВ при токе выхода 500 мА для TPS77x33) и прямо пропорционально току выхода. Кроме того, поскольку проходной элемент PMOS является устройством, управляемым напряжением, ток в состоянии покоя очень низкий и не зависит от нагрузки на выходе (обычно 85 мкА в полном диапазоне токов выхода, от 0 мА до 500 мА). Эти два ключевых параметра значительно увеличивают срок службы систем, работающих от батареи. Данное семейство LDO также поддерживает режим сна; подача высокого TTL-сигнала на EN (enable) отключает стабилизатор, снижая ток в состоянии покоя до 1 мкА при температуре TJ = +25°C.
Выходной сигнал RESET устройства TPS775xx активирует сброс в микрокомпьютерных и микропроцессорных системах в случае недостаточного напряжения. Встроенная компараторная схема TPS775xx контролирует выходное напряжение стабилизатора, чтобы обнаружить состояние недостаточного напряжения на регулируемом выходном напряжении.
Выходной сигнал Power Good (PG) устройства TPS776xx представляет собой активный высокий выход, который может использоваться для реализации сброса при включении питания или индикации низкого уровня заряда батареи.
Устройства TPS775xx и TPS776xx выпускаются в версиях с фиксированным выходным напряжением 1,5 В, 1,6 В (только TPS77516), 1,8 В, 2,5 В, 2,8 В (только TPS77628) и 3,3 В, а также в регулируемой версии (программируемой в диапазоне от 1,5 В до 5,5 В для TPS77501 и от 1,2 В до 5,5 В для TPS77601). Допуск выходного напряжения указан как максимум 2% в диапазонах линейного, нагрузочного и температурного режимов. Семейства TPS775xx и TPS776xx доступны в корпусах SOIC 8 контактов и TSSOP 20 контактов.

Show

TPS77601PWP Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	20 Pin
Case/Package	HTSSOP-20
Number of Outputs	1 Output
Input Voltage (DC)	10.0V (max)
Output Voltage	1.2V ~ 5.5V
Output Current	500 mA
Supply Current	125 µA
Power Dissipation	7.2 W
Quiescent Current	80.0 µA
Output Capacitor Type	Tantalum
voltage rating	169 mV
Number of Regulated Outputs	1 Output
Input Voltage (Max)	10 V
Input Voltage (Min)	2.7 V
Output Voltage (Max)	5.5 V
Output Voltage (Min)	1.2 V
Output Current (Max)	0.5 A
Operating Temperature (Max)	125 ℃
Operating Temperature (Min)	-40 ℃
Power Dissipation (Max)	7200 mW
Accuracy	2 %
Input Voltage	2.7V ~ 10V
	Show
Size-Length	6.5 mm
Size-Width	4.4 mm
Size-Height	1.15 mm
Operating Temperature	-40℃ ~ 125℃
Product Lifecycle Status	Active
Packaging	Tube
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance	No SVHC
REACH SVHC Compliance Edition	2015/06/15
