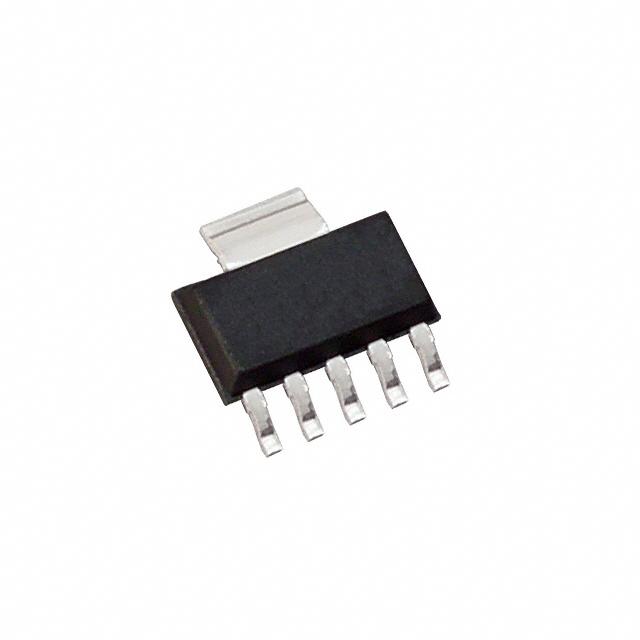

Image is for your reference only,please check specifications for details
- TPS7A4501DCQR - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC9017967
-
Category:Voltage Regulator
-
Package:SOT-223-6
-
Datasheet:Datasheet 3D Model
-
Description:Одноканальный LDO, один выход, 1.5A, регулируемый (от 1.21В до 20В), низкий шум, быстрый переходной отклик, LDO регулятор положительного напряжения от 1.21В до 20В, 1.5А, 6-выводной (5+Tab) SOT-223 T/R
-
Stock Locations:
-
Availability:122 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 1.34
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Превратите теоретическую систему в реальную, обеспечив стабильное напряжение с помощью этого линейного регулятора LDO TPS7A4501DCQR от Texas Instruments. Его типичное падение напряжения при токе составляет 0,02@1мА|0,085@100мА|0,17@500мА|0,3@1,5А В. Общая точность составляет ±1 %. Один выход этого устройства регулирования напряжения может выдавать ток до 1,5 А. Используйте этот компонент при напряжении от 1,9 В до 20 В. С регулируемым выходным напряжением от 1,21 до 20 В — это лучшее решение для управления питанием. Для обеспечения постоянного уровня напряжения на выходе необходимы регулировка нагрузки 8 мВ и регулировка линии 3 мВ. Данное изделие поставляется в упаковке типа лента и катушка для быстрого монтажа и безопасной доставки. Это устройство регулирования напряжения имеет рабочий диапазон температур от -40 °C до 125 °C. Его полярность — положительная. Максимальное падение напряжения составляет 0,05@1мА|0,1@100мА|0,18@500мА|0,35@1,5А В.
TPS7A4501DCQR Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 6 Pin |
| Case/Package | SOT-223-6 |
| Number of Outputs | 1 Output |
| Output Voltage | 1.21V ~ 20V |
| Output Current | 1.5 A |
| Quiescent Current | 1 mA |
| Output Capacitor Type | Ceramic |
| voltage rating | 300 mV |
| Number of Regulated Outputs | 1 Output |
| Input Voltage (Max) | 20 V |
| Input Voltage (Min) | 1.9 V |
| Output Voltage (Max) | 20 V |
| Output Current (Max) | 1.5 A |
| Operating Temperature (Max) | 125 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Accuracy | ±1 % |
| Input Voltage | 2.1V ~ 20V |
| Show | |
| Size-Width | 3.5 mm |
| Operating Temperature | -40℃ ~ 125℃ |
| Product Lifecycle Status | Active |
| Packaging | Tape & Reel (TR) |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
