Description
- Сведения о продукте
- AD5175 — это одноканальный цифровой потенциометр с разрешением 1024 положения, который сочетает в себе выдающуюся производительность переменного резистора с энергонезависимой памятью (NVM) в компактном корпусе.
- Данное устройство поддерживает как двухполярное питание от ±2,5 В до ±2,75 В, так и однополярное питание от 2,7 В до 5,5 В, и обеспечивает 50-кратно программируемую (50-TP) память.
- Положения движка AD5175 управляются через цифровой интерфейс, совместимый с I²C. Допускается неограниченное количество регулировок до программирования значения сопротивления в 50-TP память. AD5175 не требует внешнего источника напряжения для прожига перемычек; предусмотрено 50 возможностей для постоянного программирования. При активации 50-TP команда постоянного прожига перемычки фиксирует положение сопротивления (аналогично нанесению эпоксидной смолы на механический триммер).

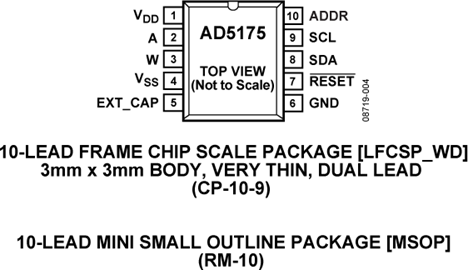

- AD5175 выпускается в корпусе LFCSP размером 3 мм × 3 мм с 10 выводами и в корпусе MSOP с 10 выводами. Прибор гарантированно работает в расширенном промышленном диапазоне температур от −40 °C до +125 °C.
- **Применение**
- Замена механических потенциометров
- Операционные усилители: регулировка коэффициента усиления
- Измерительная техника: регулировка усиления и смещения
- Программируемое преобразование напряжения в ток
- Программируемые фильтры, задержки, постоянные времени
- Программируемый источник питания
- Калибровка датчиков
- ### Особенности и преимущества
- Одноканальный, разрешение 1024 положения
- Номинальное сопротивление 10 кОм
- 50-кратно программируемая (50-TP) память положения движка
- Температурный коэффициент в режиме потенциометра: 35 ppm/°C
- Однополярное питание от 2,7 В до 5,5 В
- Двухполярное питание от ±2,5 В до ±2,75 В для работы с переменным током или биполярных режимов
- Интерфейс, совместимый с I²C
- Установка положения движка и обратное чтение памяти
- Восстановление из памяти при включении питания
- Допуск на сопротивление, хранящийся в памяти
- Тонкий корпус LFCSP, 10 выводов, 3 мм x 3 мм x 0,8 мм
- Компактный корпус MSOP, 10 выводов, 3 мм × 4,9 мм × 1,1 мм
AD5175 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
| RoHS | RoHS Compliant |
