Image is for your reference only,please check specifications for details
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Сведения о продукте

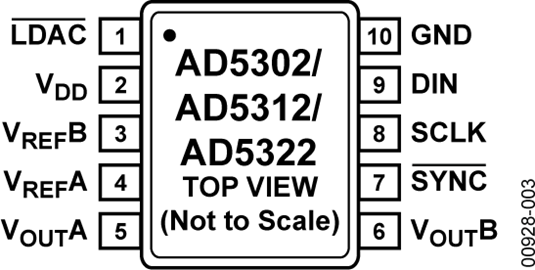

- AD5302/AD5312/AD5322 — это сдвоенные 8-, 10- и 12-битные буферизированные ЦАП с выходом по напряжению в 10-выводном корпусе mSOIC, работающие от одного источника питания +2,5 В до +5,5 В с потреблением 230 мА при 3 В. Встроенные выходные усилители позволяют выходным сигналам изменяться от шины до шины со скоростью нарастания 0,7 В/мс. AD5302/AD5312/AD5322 используют универсальный 3-проводной последовательный интерфейс, работающий на тактовых частотах до 30 МГц и совместимый со стандартными интерфейсами SPI™, QSPI™, MICROWIRE™ и DSP.
- **Основные преимущества продукта**
- Доступен в 10-выводных корпусах MicroSOIC.
- Низкое энергопотребление, работа от одного источника питания от 2,5 В до 5,5 В
- Потребляет 0,7 мВт при 3 В и 1,5 мВт при 5 В
- ДНЛ менее 0,25 МЗР.
- Выходной сигнал «от шины до шины» со скоростью нарастания 0,7 В/мкс
- Использует универсальный 3-проводной последовательный интерфейс с тактовыми частотами до 30 МГц
- Совместимость по выводам и программному обеспечению с AD5312 (10-бит) и AD5322 (12-бит)
- ### Функции и преимущества
- Два 8-битных ЦАП в одном корпусе
- Микромощность: 300 мкА при 5 В (включая ток опорного напряжения)
- Переход в режим пониженного энергопотребления до 200 нА при 5 В, 50 нА при 3 В
- Гарантированная монотонность по конструкции
- Сброс при включении питания до нуля вольт
- Варианты буферизированного/небуферизированного входа опорного напряжения
- Выходное напряжение от 0 до VREF
- Маломощный, совместимый с SPI™, QSPI™, MICROWIRE™ и DSP 3-проводной последовательный интерфейс
- Выходные буферные усилители с режимом работы «от шины до шины»; одновременное обновление выходов ЦАП через вывод LDAC (активный низкий уровень)
- Диапазон рабочих температур:
- от -40°C до 105°C
- Три функции пониженного энергопотребления
AD5302 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
