Description
- Подробная информация о продукте

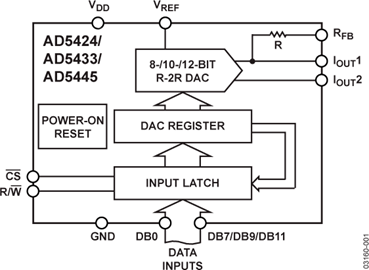

- Микросхемы AD5424/AD5433/AD5445 представляют собой КМОП-цифро-аналоговые преобразователи (ЦАП) с токовым выходом на 8, 10 и 12 бит соответственно. Эти устройства работают от источника питания напряжением от 2,5 В до 5,5 В, что делает их подходящими для приложений с батарейным питанием и многих других применений. В данных ЦАП используется обратное считывание данных, позволяющее пользователю считывать содержимое регистра ЦАП через выводы DB. При включении питания внутренний регистр и защелки заполняются нулями, а выходы ЦАП находятся на нулевой шкале.
- Благодаря изготовлению по субмикронному КМОП-процессу, они обладают отличными характеристиками четырехквадрантного умножения с широкой полосой пропускания умножения большого сигнала до 10 МГц.
- Приложенное внешнее опорное напряжение (VREF) определяет ток полной шкалы. Встроенный резистор обратной связи (RFB) обеспечивает температурное отслеживание и выходное напряжение полной шкалы при совместном использовании с внешним прецизионным преобразователем тока в напряжение.
- Хотя эти устройства являются усовершенствованными версиями AD5424/AD5433/AD5445 по производительности умножения в полосе пропускания, они имеют интерфейс с защелкой и не могут использоваться в прозрачном режиме.
- Микросхема AD5424 выпускается в малом 20-выводном корпусе LFCSP и малом 16-выводном корпусе TSSOP, а ЦАП AD5433 и AD5445 — в малом 20-выводном корпусе LFCSP и малом 20-выводном корпусе TSSOP. Для оценки производительности ЦАП доступна оценочная плата EVAL-AD5445SDZ. Для получения дополнительной информации см. руководство пользователя оценочной платы UG-333.
- Области применения
- Портативные приложения с батарейным питанием
- Генераторы сигналов
- Аналоговая обработка
- Измерительные приложения
- Программируемые усилители и аттенюаторы
- Цифровая калибровка
- Программируемые фильтры и генераторы
- Композитное видео
- Ультразвук
- Подстройка усиления, смещения и напряжения
- ### Особенности и преимущества
- Работа от источника питания 2,5 В до 5,5 В
- Быстрый параллельный интерфейс (цикл записи 17 нс)
- Частота обновления 20,4 Мвыб/с
- ИНЛ ±1 МЗР для 12-битного ЦАП
- Полоса пропускания умножения 10 МГц
- Вход опорного напряжения ±10 В
- Расширенный диапазон температур:
- от –40°C до +125°C
- Дополнительные характеристики см. в техническом описании.
AD5424 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
