AD5628 - ADI
Manufacturer:
ADI
ManyChip's Part#:
MC353116747
Datasheet:
Datasheet 3D Model
Description:
Восьмиканальный 12-битный Ц/А преобразователь с максимальной температурной характеристикой 10ppm/℃ встроенного источника опорного напряжения в 14-выводном TSSOP
Stock Locations:
Availability:
303 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0

Updated at 16/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Подробности о продукте

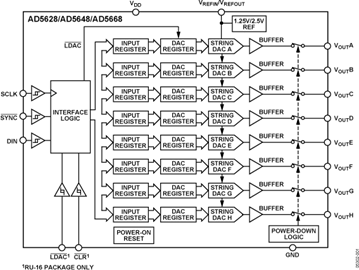

Устройство AD5628 представляет собой восьмиканальный 16-битный ЦАП с буферизированным выходом по напряжению, отличающийся низким энергопотреблением. Все устройства работают от одного источника питания напряжением от 2,7 В до 5,5 В и гарантированно монотонны по конструкции. AD5668 и AD5628 доступны в корпусах LFCSP размером 4 мм × 4 мм и 16-выводном TSSOP, а AD5648 — в 14-выводном и 16-выводном TSSOP.
AD5628/AD5648/AD5668 имеют встроенный опорный источник с внутренним коэффициентом усиления 2. AD5628-1/AD5648-1/AD5668-1 имеют опорное напряжение 1,25 В с температурным коэффициентом 5 ppm/°C, обеспечивая полный выходной диапазон 2,5 В; AD5628-2/AD5648-2/AD5668-2 и AD5668-3 имеют опорное напряжение 2,5 В с температурным коэффициентом 5 ppm/°C, обеспечивая полный выходной диапазон 5 В. Встроенный опорный источник при включении питания отключен, что позволяет использовать внешний опорный источник. Внутренний опорный источник включается программно.
Микросхема содержит схему сброса при включении питания, которая обеспечивает установку выхода ЦАП на 0 В (AD5628-1/AD5648-1/AD5668-1, AD5628-2/AD5648-2/AD5668-2) или на среднюю шкалу (AD5668-3) и поддержание этого уровня до выполнения корректной записи. Микросхема имеет функцию пониженного энергопотребления, которая снижает потребляемый ток до 400 нА при 5 В и обеспечивает программно выбираемые нагрузки на выходе в режиме пониженного энергопотребления для любого или всех каналов ЦАП. Выходы всех ЦАП могут быть обновлены одновременно с помощью функции LDAC, с дополнительной возможностью выбора пользователем каналов ЦАП для одновременного обновления. Также имеется асинхронный вход CLR, который устанавливает все ЦАП на программируемый пользователем код — нулевую шкалу, среднюю шкалу или полную шкалу.
AD5628/AD5648/AD5668 используют универсальный 3-проводный последовательный интерфейс, работающий на тактовых частотах до 50 МГц и совместимый со стандартными интерфейсами SPI®, QSPI™, MICROWIRE™ и DSP. Встроенный прецизионный выходной усилитель обеспечивает выходной сигнал «от rail до rail».
**Основные преимущества**
1. Восьмиканальный 12-/14-/16-битный ЦАП.
2. Встроенный опорный источник 1,25 В/2,5 В с температурным коэффициентом 5 ppm/°C.
3. Доступен в корпусах 14-выводной/16-выводной TSSOP, 16-выводной LFCSP и 16-шариковый WLCSP.
4. Сброс при включении питания на 0 В или среднюю шкалу.
5. Возможность пониженного энергопотребления. В режиме пониженного энергопотребления ЦАП обычно потребляет 200 нА при 3 В и 400 нА при 5 В.
**Применение**
Управление технологическими процессами
Системы сбора данных
Портативные приборы с батарейным питанием
Цифровая регулировка усиления и смещения
Программируемые источники напряжения и тока
Программируемые аттенюаторы
### Особенности и преимущества
Восьмиканальные ЦАП с низким энергопотреблением, малым корпусом, совместимые по выводам: 12 бит
14-выводной/16-выводной TSSOP, 16-выводной LFCSP и 16-шариковый WLCSP
Встроенный опорный источник 1,25 В/2,5 В с температурным коэффициентом 5 ppm/°C
Пониженное энергопотребление до 400 нА при 5 В, 200 нА при 3 В
Источник питания от 2,7 В до 5,5 В
Гарантированная монотонность по конструкции
Сброс при включении питания на нулевую или среднюю шкалу
3 функции пониженного энергопотребления
Аппаратная функция LDAC и функция принудительного LDAC
Функция CLR для программируемого кода
Работа «от rail до rail»

Show

AD5628 Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
	Show
Product Lifecycle Status	Active
