- AD5668 - ADI
-
Manufacturer:ADI
-
ManyChip's Part#:MC141489270
-
Datasheet:Datasheet 3D Model
-
Description:Восьмиканальный 16-бит Ц/А преобразователь с максимальным температурным коэффициентом встроенного источника 10 ppm/°C, в 14-выводном TSSOP
-
Stock Locations:
-
Availability:289 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 0
Updated at 28/08/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Сведения о продукте

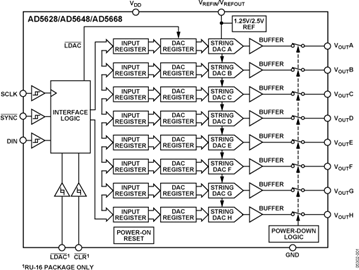

- Устройство AD5668 представляет собой маломощный восьмиканальный 16-битный ЦАП с буферизованным выходом по напряжению. Все устройства работают от одного источника питания напряжением от 2,7 В до 5,5 В и гарантированно монотонны по конструкции. AD5668 и AD5628 выпускаются в корпусах LFCSP размером 4 мм × 4 мм и в 16-выводном TSSOP, а AD5648 — в 14-выводном и 16-выводном TSSOP.
- AD5628/AD5648/AD5668 имеют встроенный опорный источник с внутренним коэффициентом усиления 2. AD5628-1/AD5648-1/AD5668-1 имеют опорный источник 1,25 В с температурным коэффициентом 5 ppm/°C, что обеспечивает полный диапазон выходного напряжения 2,5 В; AD5628-2/AD5648-2/AD5668-2 и AD5668-3 имеют опорный источник 2,5 В с температурным коэффициентом 5 ppm/°C, что обеспечивает полный диапазон выходного напряжения 5 В. Встроенный опорный источник отключен при включении питания, что позволяет использовать внешний опорный источник. Внутренний опорный источник включается программно.
- Микросхема содержит схему сброса при включении питания, которая гарантирует, что выход ЦАП устанавливается на 0 В (AD5628-1/AD5648-1/AD5668-1, AD5628-2/AD5648-2/AD5668-2) или на среднее значение шкалы (AD5668-3) и остается на этом уровне до выполнения корректной записи. Микросхема имеет функцию пониженного энергопотребления, которая снижает потребляемый ток устройства до 400 нА при напряжении 5 В и обеспечивает программно выбираемые нагрузки на выходе в режиме пониженного энергопотребления для любого или всех каналов ЦАП. Выходы всех ЦАП могут быть обновлены одновременно с помощью функции LDAC, с дополнительной возможностью выбора пользователем каналов ЦАП для одновременного обновления. Также имеется асинхронный сигнал CLR, который устанавливает все ЦАП на программируемый пользователем код — нулевое значение шкалы, среднее значение шкалы или полное значение шкалы.
- AD5628/AD5648/AD5668 используют универсальный трехпроводной последовательный интерфейс, работающий на тактовых частотах до 50 МГц и совместимый со стандартными интерфейсами SPI®, QSPI™, MICROWIRE™ и DSP. Встроенный прецизионный выходной усилитель обеспечивает размах выходного сигнала от шины до шины.
- **Основные преимущества продукта**
- 1. Восьмиканальный 12-/14-/16-битный ЦАП.
- 2. Встроенный опорный источник 1,25 В/2,5 В с температурным коэффициентом 5 ppm/°C.
- 3. Выпускается в корпусах TSSOP с 14/16 выводами, LFCSP с 16 выводами и WLCSP с 16 шариками.
- 4. Сброс при включении питания на 0 В или среднее значение шкалы.
- 5. Функция пониженного энергопотребления. В режиме пониженного энергопотребления ЦАП обычно потребляет 200 нА при напряжении 3 В и 400 нА при напряжении 5 В.
- **Области применения**
- Управление технологическими процессами
- Системы сбора данных
- Портативные приборы с батарейным питанием
- Цифровая регулировка усиления и смещения
- Программируемые источники напряжения и тока
- Программируемые аттенюаторы
- ### Функции и преимущества
- Маломощные, малогабаритные, совместимые по выводам восьмиканальные ЦАП: 16 бит
- Корпуса TSSOP с 14/16 выводами, LFCSP с 16 выводами и WLCSP с 16 шариками
- Встроенный опорный источник 1,25 В/2,5 В с температурным коэффициентом 5 ppm/°C
- Пониженное энергопотребление до 400 нА при 5 В, 200 нА при 3 В
- Напряжение питания от 2,7 В до 5,5 В
- Гарантированная монотонность по конструкции
- Сброс при включении питания на нулевое значение шкалы или среднее значение шкалы
- 3 режима пониженного энергопотребления
- Аппаратная функция LDAC и функция принудительного LDAC
- Функция CLR для программируемого кода
- Работа от шины до шины
- AD5668-EP поддерживает оборонные и аэрокосмические применения (стандарт AQEC)
- Скачать техническое описание AD5668-EP (pdf)
- Военный температурный диапазон (−55°C до +125°C)
- Контролируемая производственная база
- Одна площадка сборки/тестирования
- Одна площадка изготовления
- Улучшенное уведомление об изменении продукта
- Квалификационные данные доступны по запросу
- V62/12643
AD5668 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
