Description
- Сведения о продукте
- AD7982 — это 18-разрядный аналого-цифровой преобразователь (АЦП) последовательного приближения, работающий от одного источника питания VDD. Он содержит маломощный высокоскоростной 18-разрядный АЦП выборки и универсальный последовательный интерфейсный порт. По фронту сигнала CNV AD7982 производит выборку разности напряжений между выводами IN+ и IN−. Напряжения на этих выводах обычно изменяются в противофазе в диапазоне от 0 В до VREF. Опорное напряжение REF подается внешне и может задаваться независимо от напряжения питания VDD. Потребляемая мощность линейно масштабируется с пропускной способностью.
- Совместимый с SPI последовательный интерфейс также позволяет с помощью входа SDI объединять несколько АЦП в цепочку на одной трехпроводной шине и обеспечивает опциональный индикатор занятости. Он совместим с логическими уровнями 1,8 В, 2,5 В, 3 В и 5 В с использованием отдельного источника питания VIO.
- AD7982 выпускается в 10-выводном корпусе MSOP или 10-выводном корпусе QFN (LFCSP) с рабочим диапазоном температур от –40 °C до +85 °C.
- **Области применения**
- Оборудование с батарейным питанием
- Системы сбора данных
- Медицинские приборы
- Системы сбора сейсмических данных
- ### Особенности и преимущества
- 18-разрядное разрешение без пропущенных кодов
- Пропускная способность: 1 МВыб/с
- Низкое энергопотребление
- 4 мВт при 1 МВыб/с (только VDD)
- 7 мВт при 1 МВыб/с (суммарное)
- 70 мкВт при 10 кВыб/с
- ИНЛ: типично ±1 МЗР, макс. ±2 МЗР
- Динамический диапазон: типично 99 дБ
- Истинный дифференциальный аналоговый входной диапазон: ±VREF
- От 0 В до VREF при VREF от 2,5 В до 5,0 В
- Позволяет использовать любой входной диапазон
- Легко управляется с помощью ADA4941-1 или ADA4940-1
- Отсутствие задержки конвейера
- Однополярное питание 2,5 В с интерфейсом логики 1,8 В, 2,5 В, 3 В и 5 В
- Собственный последовательный интерфейс, совместимый с SPI-/QSPI™/MICROWIRE™/DSP
- Возможность последовательного соединения нескольких АЦП и индикатор занятости

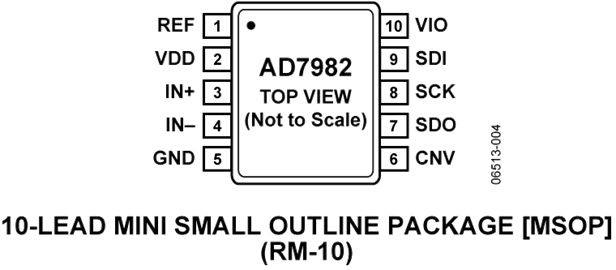

- 10-выводной MSOP и 3 мм × 3 мм 10-выводной LFCSP
AD7982 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
