Description
- Подробная информация о продукте
- AD8047 и AD8048 — это очень высокоскоростные усилители с широким диапазоном частот. AD8047 стабилен при единичном коэффициенте усиления. AD8048 стабилен при коэффициентах усиления равных двум и более. Усилители AD8047 и AD8048, работающие по архитектуре с обратной связью по напряжению, соответствуют требованиям множества применений, для которых ранее использовались усилители с обратной связью по току.
- Специализированная схема создала усилитель, который объединяет многие из лучших характеристик как усилителей с обратной связью по току, так и усилителей с обратной связью по напряжению. Для питания (максимум 6,6 мА) AD8047 и AD8048 демонстрируют быстрый и точный импульсный отклик (от 30 нс до 0,01%), а также чрезвычайно широкий диапазон малых и больших сигналов, а также низкий уровень искажений. AD8047 обеспечивает искажение -54 дБc на частотах 20 МГц и 250 МГц при малых сигналах, а также на частотах 130 МГц при больших сигналах.
- Низкое искажение и способность к управлению емкостными нагрузками делают AD8047 и AD8048 идеальными для буферизации высокоскоростных АЦП. Они подходят для АЦП с разрешением 12 бит/10 МС/s или 8 бит/60 МС/s. Кроме того, сбалансированные входы с высоким сопротивлением в архитектуре с обратной связью по напряжению обеспечивают максимальную гибкость при проектировании активных фильтров.

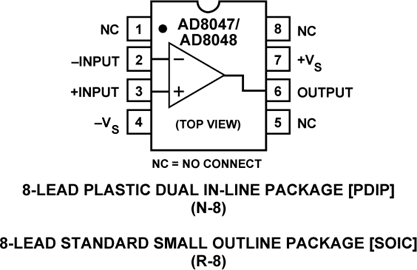

- AD8047 и AD8048 выпускаются в промышленных температурных диапазонах от -40°C до +85°C и доступны в корпусах 8-контактных PDIP и SOIC.
- Для этого продукта доступен экспериментальный модуль, который можно заказать по следующему номеру изделия: AD8047-EB и AD8048-EB. Схема и компоновка данного экспериментального модуля содержатся в техническом описании продукта.
- AD8047 (коэффициент усиления 1, стабильный) — PDIP и SOIC
- AD8048 (коэффициент усиления 2, стабильный) — PDIP и SOIC
- ### Особенности и преимущества
- Широкий диапазон частот, G = +2
- Малые сигналы: 260 МГц
- Большие сигналы (2 В пик-пик): 160 МГц
- Низкое искажение, низкий уровень шума
- 66 дБc типовое значение @ 5 МГц
- 54 дБc типовое значение @ 20 МГц
- Шум 3,8 нВ√вГц
- Типичный ток потребления: 5,8 мА
- Возможность управления емкостной нагрузкой до 50 пФ
- Высокая скорость
- Скорость переключения: 1000 В/µs
- Стабилизация от 30 нс до 0,01%, шаг 2 В
- Работа с источником питания ±3 В до ±6 В
AD8048 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Unknown |
| RoHS | RoHS Compliant |
