Description
- Описание продукта

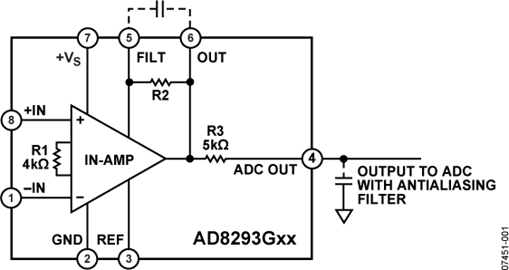

- AD8293G80/AD8293G160 — это малогабаритные, недорогие прецизионные инструментальные усилители с низким уровнем шума и выходами типа «rail-to-rail» (от шины до шины). Они доступны в двух моделях с фиксированным коэффициентом усиления: 80 и 160. В них встроены резисторы, задающие коэффициент усиления, и фильтрующие резисторы, что уменьшает количество вспомогательных компонентов. Например, для реализации фильтра второго порядка требуются только два внешних конденсатора. AD8293G80/AD8293G160 также отличаются низким напряжением смещения, дрейфом смещения и дрейфом коэффициента усиления в сочетании с высоким ослаблением синфазного сигнала. Они могут работать при питании от 1,8 В до 5,5 В.
- Благодаря низкому напряжению смещения 20 мкВ (AD8293G160B), дрейфу напряжения смещения 0,3 мкВ/°C и шумовому напряжению всего 0,7 мкВ п-п (в диапазоне от 0,01 Гц до 10 Гц), AD8293G80/AD8293G160 идеально подходят для применений, в которых источники ошибок недопустимы.
- Прецизионные измерительные приборы, датчики положения и давления, медицинская аппаратура и усилители для тензодатчиков выигрывают от низкого уровня шума, низкого входного тока смещения и высокого ослабления синфазного сигнала. Малые габариты и низкая стоимость идеальны для крупносерийных применений.
- Малый корпус и низкое энергопотребление обеспечивают максимальную плотность каналов и минимальную площадь платы, необходимую для портативных систем. Эти инструментальные усилители, разработанные для простоты использования, в отличие от более традиционных моделей, имеют буферизованный вывод опорного напряжения, что исключает необходимость в дополнительном операционном усилителе для установки опорного напряжения на уровень средней точки питания.
- AD8293G80/AD8293G160 работают в промышленном диапазоне температур от −40°C до +85°C. AD8293G80/AD8293G160 выпускаются в 8-выводном корпусе SOT-23, не содержащем галогенов и свинца (Pb-free).
- **Области применения**
- * Измерение тока
- * Тензодатчики
- * Контуры управления лазерным диодом
- * Портативные медицинские приборы
- * Усилители для термопар
- Техническое описание, Ред. 0, 07/08
- ### Особенности и преимущества
- Компактный корпус: 8-выводной SOT-23
- Сокращение числа компонентов благодаря встроенным резисторам усиления и фильтрующим резисторам
- Низкое напряжение смещения: 20 мкВ макс.
- Низкий дрейф смещения: 0,3 мкВ/°C макс.
- Низкий дрейф усиления: 25 ppm/°C макс.
- Высокое ослабление синфазного сигнала: 140 дБ тип.
- Низкий шум: 0,7 мкВ п-п от 0,01 Гц до 10 Гц
- Работа от одного источника питания: от 1,8 В до 5,5 В
- Выход «rail-to-rail» (от шины до шины)
- Доступны в двух моделях с фиксированным коэффициентом усиления
AD8293G160 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
