Description
- Подробная информация о продукте
- AD8531, AD8532 и AD8534 — это одноканальные, двухканальные и четырёхканальные усилители с рельсовым входным и выходным сигналами, работающие от одноимённого источника питания, которые обладают выходным током в 250 мА. Благодаря высокому выходному току эти усилители идеально подходят для работы с резистивными или емкостными нагрузками. Характеристики по частоте передачи в AC очень хорошие: полоса пропускания 3 МГц, скорость нарастания сигнала 5 В/µs и низкий уровень искажений. Все устройства гарантированно работают как от 3-вольтового одноимённого источника питания, так и от 5-вольтового источника питания.
- Очень низкие токи смещения входных сигналов позволяют использовать AD853x в качестве интегральных сумматоров и диодных усилителей, а также в других приложениях, требующих низких токов смещения входных сигналов. Ток потребления источника питания составляет всего 750 мкА на каждый усилитель при напряжении 5 В, что позволяет применять устройства с низким током для управления высокоемкостными нагрузками.
- Применение включает аудиоусилители для компьютеров, звуковых портов, звуковых карт и телевизионных приставок. Семейство AD853x отличается высокой стабильностью и способностью работать с мощными емкостными нагрузками, такими как те, что используются в LCD-дисплеях.
- Возможность сдвигать входные и выходные сигналы до уровня рельса позволяет конструкторам использовать устройства для буферизации CMOS-DAC, ASIC или других устройств с широким диапазоном сдвига выходного сигнала в системах с одним источником питания.

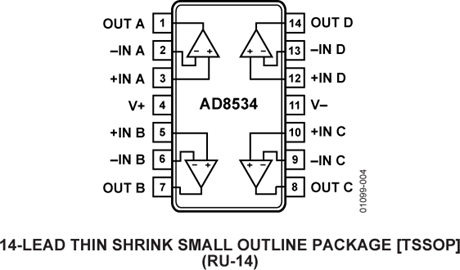

- AD8531, AD8532 и AD8534 рассчитаны на эксплуатацию в расширенном промышленном диапазоне температур от –40°C до +85°C. AD8531 доступен в корпусах 8-контактного SOIC, 5-контактного SC70 и 5-контактного SOT-23. AD8532 выпускается в корпусах 8-контактного SOIC, 8-контактного MSOP и 8-контактного TSSOP для поверхностного монтажа. AD8534 доступен в узком корпусе 14-контактного SOIC и 14-контактном TSSOP для поверхностного монтажа.
- *Применение**
- Мультимедийное аудио
- Драйверы для LCD-дисплеев
- Усилители входных или выходных сигналов для ASIC
- Драйверы для наушников
- ### Особенности и преимущества
- Работа от одного источника питания: от 2,7 В до 6 В
- Высокий выходной ток: ±250 мА
- Низкий ток потребления источника питания: 750 мкА/усилитель
- Широкая полоса пропускания: 3 МГц
- Скорость нарастания сигнала: 5 В/µs
- Отсутствие обратной фазы
- Низкие токи смещения входных сигналов
- Стабильность при единичном коэффициенте усиления
- Входной и выходной сигналы с рельсовым сдвигом
AD8534 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Case/Package | SOIC |
| Show | |
| Product Lifecycle Status | Unknown |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
