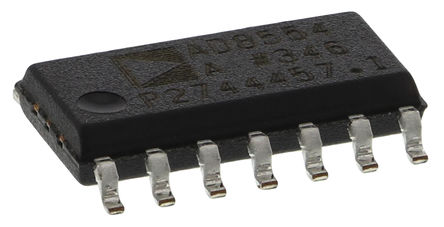

- AD8554ARZ - ADI
-
Manufacturer:ADI
-
ManyChip's Part#:MC225345
-
Category:Operational Amplifier, OP Amp IC
-
Package:SOIC-14
-
Datasheet:Datasheet 3D Model
-
Description:ANALOG DEVICES AD8554ARZ операционный усилитель, счетверённый, 4 усилителя, 1.5МГц, 0.5В/мкс, от 2.7В до 5.5В, SOIC, 14 выводов
-
Stock Locations:
-
Availability:236 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 7.87
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Подробности о продукте
- Данное семейство усилителей обладает сверхнизкими напряжением смещения, дрейфом и входным током. AD8551, AD8552 и AD8554 представляют собой одинарный, сдвоенный и счетверенный усилители с размахом входного и выходного сигнала от шины питания до шины питания. Все они гарантированно работают от одного источника питания напряжением от 2,7 В до 5 В.
- AD8551/AD8552/AD8554 обеспечивают преимущества, ранее доступные только в дорогих усилителях с автоподстройкой нуля или с прерыванием. Благодаря топологии Analog Devices, Inc. эти новые усилители с нулевым дрейфом сочетают низкую стоимость с высокой точностью. Внешние конденсаторы не требуются.
- Благодаря напряжению смещения всего 1 мкВ и дрейфу 0,005 мкВ/°C, AD8551/AD8552/AD8554 идеально подходят для применений, в которых недопустимы источники погрешностей. Датчики температуры, положения и давления, медицинское оборудование и усилители тензодатчиков значительно выигрывают от почти нулевого дрейфа в рабочем диапазоне температур. Размах входного и выходного сигнала от шины питания до шины питания, обеспечиваемый AD8551/AD8552/AD8554, упрощает измерение как со стороны верхнего, так и со стороны нижнего плеча.
- AD8551/AD8552/AD8554 рассчитаны на расширенный промышленный/автомобильный диапазон температур (от –40°C до +125°C). Одинарный усилитель AD8551 выпускается в корпусах MSOP с 8 выводами и узком SOIC с 8 выводами. Сдвоенный усилитель AD8552 выпускается в узком корпусе SOIC с 8 выводами и корпусе TSSOP с 8 выводами для поверхностного монтажа. Счетверенный усилитель AD8554 выпускается в узком корпусе SOIC с 14 выводами и корпусе TSSOP с 14 выводами.
- **Применение**
- Датчики температуры
- Датчики давления
- Прецизионное измерение тока
- Усилители тензодатчиков
- Медицинское оборудование
- Усилители термопар
- ### Особенности и преимущества
- Низкое напряжение смещения: 1 мкВ
- Дрейф напряжения смещения: 0,005 мкВ/°C
- Размах входного и выходного сигнала от шины питания до шины питания
- Работа от одного источника питания 5 В/2,7 В
- Высокий коэффициент усиления, CMRR, PSRR:
- 130 дБ
- Сверхнизкий входной ток смещения:
- 20 пА
- Низкий ток потребления:
- 700 мкА/операционный усилитель
- Время восстановления после перегрузки: 50 мкс
- Не требуется внешних конденсаторов
AD8554ARZ Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 14 Pin |
| Case/Package | SOIC-14 |
| Supply Voltage (DC) | 5.00 V |
| Supply Current | 850 µA |
| Number of Circuits | 4 Circuit |
| Number of Channels | 4 Channel |
| Number of Positions | 14 Position |
| Common Mode Rejection Ratio | 120 dB |
| Bandwidth | 1.5 MHz |
| Slew Rate | 500 mV/μs |
| Gain Bandwidth Product | 1.5 MHz |
| Input Impedance | 1.00 TΩ |
| Input Offset Voltage | 1 mV |
| Input Bias Current | 10 pA |
| Operating Temperature (Max) | 125 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Gain Bandwidth | 1.5 MHz |
| Supply Voltage | 2.7V ~ 5.5V |
| Show | |
| Size-Length | 8.75 mm |
| Size-Width | 4 mm |
| Size-Height | 1.5 mm |
| Operating Temperature | -40℃ ~ 125℃ |
| Product Lifecycle Status | Active |
| Packaging | Tube |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| Mil-Spec | No |
| REACH SVHC Compliance Edition | 2015/12/17 |
| ECCN Code | EAR99 |
