Description
- Подробности о продукте
- AD8591, AD8592 и AD8594 представляют собой одинарные, сдвоенные и счетверенные усилители с однополярным питанием, Rail-to-Rail входами и выходами, обеспечивающие выходной ток до 250 мА и режим энергосберегающего отключения. AD8592 включает независимую функцию отключения для каждого усилителя. Когда оба усилителя находятся в режиме отключения, общий ток потребления снижается до менее 1 мкА. AD8591 и AD8594 включают одну главную функцию отключения, которая снижает общий ток потребления до менее 1 мкА. Все выходы усилителей находятся в состоянии высокого импеданса при отключении.
- Эти усилители имеют очень низкие входные токи смещения, что делает их подходящими для интеграторов и усиления диодных сигналов. Выходы стабильны практически с любой емкостной нагрузкой. Ток потребления составляет менее 750 мкА на усилитель в активном режиме.
- Области применения этих усилителей включают усиление звука для портативных компьютеров, гарнитур портативных телефонов, звуковых портов, звуковых карт и телевизионных приставок. Семейство AD859x способно управлять большими емкостными нагрузками, такими как опорные уровни ЖК-панелей.
- Способность работать с полным размахом сигнала (Rail-to-Rail) как на входе, так и на выходе позволяет разработчикам согласовывать КМОП-ЦАП, ASIC и другие устройства с широким выходным размахом в системах с однополярным питанием.

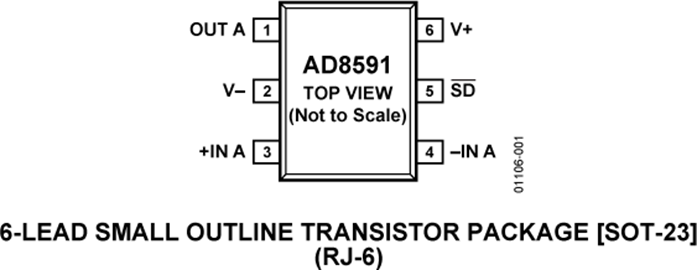

- AD8591, AD8592 и AD8594 характеризуются для промышленного температурного диапазона (−40°C до +85°C). AD8591 (одинарный) доступен в миниатюрном корпусе SOT-23 с 6 выводами. AD8592 (сдвоенный) доступен в поверхностно-монтируемом корпусе MSOP с 10 выводами. AD8594 (счетверенный) доступен в узких корпусах SOIC с 16 выводами и TSSOP с 16 выводами.
- ### Особенности и преимущества
- Однополярное питание: от 2,5 В до 6 В
- Высокий выходной ток: ±250 мА
- Чрезвычайно низкий ток потребления в режиме отключения: 100 нА
- Низкий ток потребления: 750 мкА/усилитель
- Широкая полоса пропускания: 3 МГц
- Скорость нарастания: 5 В/мкс
- Отсутствие инверсии фазы
- Очень низкий входной ток смещения
- Выходы с высоким импедансом в режиме отключения
- Устойчивость при единичном усилении
AD8591 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Case/Package | SOT |
| Show | |
| Product Lifecycle Status | Active |
