Description
- Подробности о продукте
- Этот усилитель обладает сверхнизкими значениями смещения, дрейфа и тока смещения. AD8628/AD8629/AD8630 — это широкополосные усилители с автоматическим нулевым циклом, обеспечивающие полный диапазон напряжений питания от источника до выводов и низкий уровень шума. Работа устройства полностью обеспечивается при однополярном питании от 2,7 В до 5 В (при двуполярном питании ±1,35 В до ±2,5 В).
- AD8628/AD8629/AD8630 предоставляют преимущества, ранее доступные лишь в дорогих усилителях с автоматическим нулевым циклом или стабилизированных хоппером. Благодаря топологии Analog Devices, Inc., эти усилители с низким дрейфом сочетают низкую стоимость с высокой точностью и низким уровнем шума. Для их работы не требуется внешних конденсаторов. Кроме того, AD8628/AD8629/AD8630 значительно снижают цифровые переключательные помехи, характерные для большинства усилителей с хоппер-стабилизацией.
- С напряжением смещения всего 1 мкВ, дрейфом менее 0,005 мкВ/°C и уровнем шума всего 0,5 мкВ п-п (в диапазоне 0 Гц–10 Гц), AD8628/AD8629/AD8630 подходят для применений, где недопустимы даже минимальные ошибки. Датчики положения и давления, медицинское оборудование и усилители тензодатчиков существенно выигрывают от практически нулевого дрейфа в пределах рабочего температурного диапазона. Многие системы могут воспользоваться возможностями входного и выходного сигнала с полным диапазоном от источника до выводов, предоставляемыми AD8628/AD8629/AD8630, чтобы упростить схему подключения и максимизировать отношение сигнал/шум.

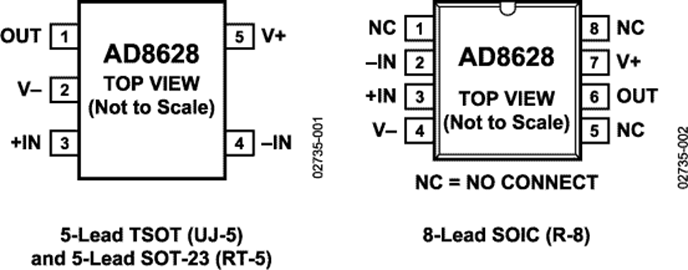

- AD8628/AD8629/AD8630 сертифицированы для расширенного промышленного температурного диапазона (−40°C до +125°C). AD8628 выпускается в компактных пластиковых корпусах: 5-выводный TSOT, 5-выводный SOT-23 и 8-выводный узкий SOIC. AD8629 доступен в стандартных 8-выводных узких SOIC и MSOP. Четверной усилитель AD8630 поставляется в 14-выводных узких SOIC и 14-выводных TSSOP. См. раздел «Порядок заказа» для автомобильных версий.
- **Области применения**
- Автомобильные датчики
- Датчики давления и положения
- Усилители тензодатчиков
- Медицинская измерительная аппаратура
- Усилители термопар
- Точные измерения тока
- Усилители фотодиодов
- ### Особенности и преимущества
- Самый низкий уровень шума среди усилителей с автоматическим нулевым циклом
- Низкое напряжение смещения: 1 мкВ
- Дрейф входного смещения: 0,002 мкВ/°C
- Входное и выходное напряжение с полным диапазоном от источника до выводов
- Работа при однополярном питании 5 В
- Высокий коэффициент усиления, отношение сигнал/шум и подавление помех питания: 130 дБ
- Очень низкий входной ток смещения: максимум 100 пА
- Низкое потребление тока: 1,0 мА
- Время восстановления после перегрузки: 50 мкс
- Не требуются внешние компоненты
- Сертифицированы для автомобильных применений
AD8628 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Case/Package | SOIC |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
