Description
- Сведения о продукте
- Микросхема AD9762 представляет собой 12-разрядный представитель серии TxDAC — высокопроизводительных, малопотребляющих КМОП-цифро-аналоговых преобразователей (ЦАП). Семейство TxDAC, включающее совместимые по выводам 8-, 10-, 12- и 14-разрядные ЦАП, оптимизировано специально для тракта передачи сигналов в системах связи. Все устройства имеют одинаковые интерфейсные возможности, компактный корпус и назначение выводов, что обеспечивает выбор компонента вверх или вниз по производительности, разрешению и стоимости. AD9762 обеспечивает исключительные характеристики по переменному и постоянному току при поддержке частоты обновления до 125 МВыб/с.
- Гибкий диапазон однополярного питания от 2,7 В до 5,5 В и низкая рассеиваемая мощность AD9762 делают её хорошо подходящей для портативных и малопотребляющих применений. Рассеиваемую мощность можно дополнительно снизить до всего 45 мВт без значительного ухудшения характеристик путём уменьшения полномасштабного выходного тока. Кроме того, режим пониженного потребления снижает мощность в режиме ожидания до приблизительно 25 мВт.

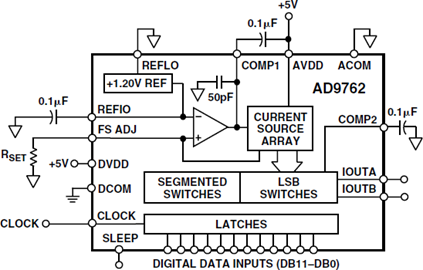

- AD9762 изготовлена по передовому КМОП-процессу. Сегментированная архитектура источников тока в сочетании с запатентованной техникой коммутации позволяет снизить паразитные составляющие и улучшить динамические характеристики. Встроенные тактируемые по фронту входные защёлки и температурно-компенсированный опорный источник 1,2 В обеспечивают полностью монолитное решение ЦАП. Гибкие варианты питания поддерживают КМОП-логику с уровнями +3 В и +5 В.
- AD9762 представляет собой ЦАП с токовым выходом, номинальным полномасштабным выходным током 20 мА и выходным сопротивлением > 100 кОм.
- Предусмотрены дифференциальные токовые выходы для поддержки как несимметричных, так и дифференциальных применений. Согласование двух токовых выходов обеспечивает улучшенные динамические характеристики в дифференциальной конфигурации. Токовые выходы могут быть подключены непосредственно к выходному резистору для получения двух комплементарных несимметричных выходных напряжений или поданы непосредственно на трансформатор. Допустимый диапазон выходного напряжения составляет 1,25 В.
- Встроенный опорный источник и управляющий усилитель сконфигурированы для максимальной точности и гибкости. AD9762 может управляться как от внутреннего опорного источника, так и от различных внешних опорных напряжений. Внутренний управляющий усилитель, обеспечивающий широкий диапазон регулировки (>10:1), позволяет настраивать полномасштабный ток AD9762 в диапазоне от 2 мА до 20 мА с сохранением отличных динамических характеристик. Таким образом, AD9762 может работать при пониженных уровнях мощности или регулироваться в диапазоне 20 дБ для обеспечения дополнительных возможностей изменения коэффициента усиления.
- AD9762 выпускается в 28-выводном корпусе SOIC. Она предназначена для работы в промышленном диапазоне температур.
- ### Особенности и преимущества
- Член совместимого по выводам семейства ЦАП TxDAC
- Частота обновления 125 МВыб/с
- 12-разрядное разрешение
- Отличный динамический диапазон, свободный от паразитных составляющих
- SFDR до частоты Найквиста при выходе 5 МГц: 70 дБн
- Дифференциальные токовые выходы: от 2 мА до 20 мА
- Рассеиваемая мощность:
- 175 мВт при 5 В до 45 мВт при 3 В
- Режим пониженного потребления: 25 мВт при 5 В
- Встроенный опорный источник 1,20 В
- Работа от одного источника +5 В или +3 В
- Корпус: 28-выводной SOIC и TSSOP
- Тактируемые по фронту защёлки
AD9762 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
