Description
- Подробности о продукте

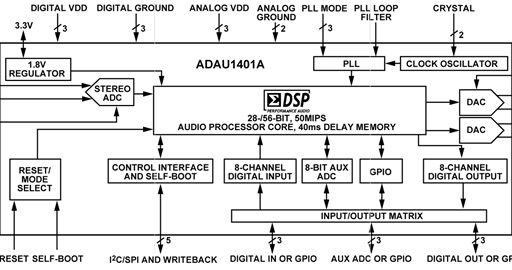

- ADAU1401A — это полноценная однокристальная аудиосистема, включающая 28-/56-битный аудио DSP, АЦП, ЦАП и микроконтроллероподобные интерфейсы управления. Обработка сигнала включает эквалайзинг, кроссовер, усиление басов, многополосную динамическую обработку, компенсацию задержек, коррекцию динамики динамиков и расширение стереоизображения. Эта обработка позволяет компенсировать реальные ограничения динамиков, усилителей и условий прослушивания, обеспечивая значительное улучшение воспринимаемого качества звука.
- Обработка сигнала в ADAU1401A сопоставима с той, что используется в высококлассном студийном оборудовании. Большая часть обработки выполняется в полной 56-битной режиме двойной точности, что обеспечивает очень высокое качество работы на низком уровне сигнала. ADAU1401A является полностью программируемым DSP. Программное обеспечение SigmaStudio™, отличающееся простотой использования, позволяет графически конфигурировать индивидуальный сигналопроцессорный поток, используя такие блоки, как биквадратные фильтры, динамические процессоры, регуляторы уровня и управление GPIO.
- Программы для ADAU1401A могут загружаться при включении питания либо из последовательной EEPROM через собственный механизм самозагрузки, либо из внешнего микроконтроллера. При выключении питания текущее состояние параметров может быть записано обратно в EEPROM на устройстве ADAU1401A, чтобы затем быть восстановленным при следующем запуске программы.
- Два Σ-Δ АЦП и четыре Σ-Δ ЦАП обеспечивают динамический диапазон от аналогового входа до аналогового выхода на уровне 98,5 дБ. Каждый АЦП имеет коэффициент гармонических искажений плюс шум (THD+N) −83 дБ, а каждый ЦАП — −90 дБ. Цифровые порты ввода и вывода позволяют без дополнительных преобразователей подключать другие АЦП и ЦАП. ADAU1401A взаимодействует по шине I2C® или через 4-проводный SPI-порт.
- **Применение**
- * Мультимедийные акустические системы
- * Док-станции для MP3-плееров
- * Автомобильные головные устройства
- * Миниатюрные стереосистемы
- * Цифровые телевизоры
- * Студийные мониторы
- * Кроссоверы для акустических систем
- * Процессоры эффектов для музыкальных инструментов
- * Звуковые системы в сиденьях (самолёты/автобусы)
- Технический паспорт, рев. 0, апрель 2010 года
- ### Особенности и преимущества
- 28-/56-битный цифровой аудиопроцессор мощностью 50 MIPS
- 2 АЦП: отношение сигнал–шум 100 дБ, THD+N −83 дБ
- 4 ЦАП: отношение сигнал–шум 104 дБ, THD+N −90 дБ
- Полноценная автономная работа
- Самозагрузка из последовательной EEPROM
- Вспомогательный АЦП с 4-канальным мультиплексором для аналогового управления
- GPIO для цифрового управления и выводов
- Полностью программируемый с использованием графического инструмента SigmaStudio
- 28-битный × 28-битный умножитель с 56-битным аккумулятором для полной обработки в режиме двойной точности
- Генератор тактовых частот для формирования основного тактового сигнала из кварцевого генератора
- Дополнительную информацию см. в техническом паспорте.
ADAU1401A Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
