Description
- Описание продукта

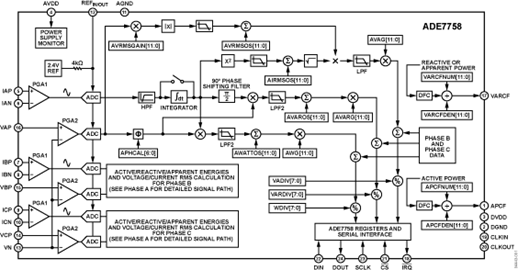

- ADE7758 представляет собой высокоточную микросхему измерения электрической энергии для трехфазных сетей с последовательным интерфейсом и двумя импульсными выходами. ADE7758 включает в себя сигма-дельта АЦП второго порядка, цифровой интегратор, эталонную схему, датчик температуры и все необходимые средства обработки сигналов для измерения активной, реактивной и полной энергии, а также вычисления среднеквадратичных значений.
- ADE7758 подходит для измерения активной, реактивной и полной энергии в различных трехфазных конфигурациях, таких как «звезда» или «треугольник», с тремя и четырьмя проводами. ADE7758 предоставляет функции системной калибровки для каждой фазы: коррекция смещения среднеквадратичного значения, фазовая калибровка и калибровка мощности. Логический выход APCF выдает информацию об активной мощности, а логический выход VARCF — информацию о мгновенной реактивной или полной мощности.
- ADE7758 имеет регистр выборки сигнала, обеспечивающий доступ к выходам АЦП. Микросхема также содержит схему обнаружения кратковременных понижений или повышений напряжения. Пороговые уровни напряжения и длительность (количество полупериодов сетевого напряжения) отклонения программируются пользователем. Детектор перехода через ноль синхронизирован с точкой перехода через ноль сетевого напряжения любой из трех фаз. Эта информация может использоваться для измерения периода любого из трех входных напряжений. Детектор перехода через ноль используется внутри микросхемы для режима накопления энергии за целое число периодов сети. Этот режим позволяет выполнять более быструю и точную калибровку путем синхронизации накопления энергии с целым числом периодов сети.
- Данные считываются из ADE7758 через последовательный интерфейс SPI. Выход запроса прерывания (IRQ) представляет собой логический выход с открытым стоком, активный низкий уровень. Выход IRQ переходит в активное низкое состояние, когда в ADE7758 происходит одно или несколько событий прерывания. Регистр состояния указывает характер прерывания. ADE7758 выпускается в корпусе SOIC с 24 выводами.
- ### Особенности и преимущества
- Высокая точность; соответствует стандартам IEC 60687, IEC 61036, IEC 61268, IEC 62053-21, IEC 62053-22 и IEC 62053-23
- Совместимость с трехфазными/трехпроводными, трехфазными/четырехпроводными и другими трехфазными сетями
- Погрешность измерения активной энергии менее 0,1% в динамическом диапазоне 1000:1 при 25°C
- Предоставляет данные об активной/реактивной/полной энергии, среднеквадратичных значениях напряжения и тока, а также выборки формы сигнала
- Два импульсных выхода: один для активной мощности, другой — с возможностью выбора между реактивной и полной мощностью с программируемой частотой
- Цифровая калибровка мощности, фазы и смещения среднеквадратичного значения
- Встроенные программируемые пользователем пороги для обнаружения провалов и повышений напряжения сети
- Дополнительную информацию см. в техническом описании
