ADF4157 ADI - - ManyChip Electronics

Image is for your reference only,please check specifications for details

ADF4157 - ADI
Manufacturer:
ADI
ManyChip's Part#:
MC389421353
Datasheet:
Datasheet 3D Model
Description:
Высокоразрешающий дробно-N синтезатор частоты 6ГГц
Stock Locations:
Availability:
324 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0

Updated at 16/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Описание продукта

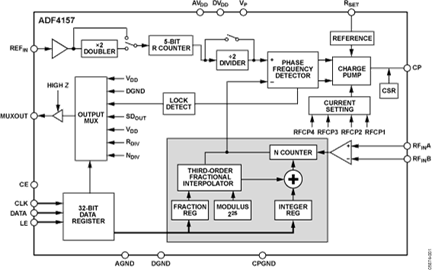

ADF4157 — это 6-ГГц дробно-N синтезатор частоты с фиксированным модулем 25 бит, обеспечивающий разрешение по частоте менее 1 Гц на частоте 6 ГГц. Он состоит из малошумящего цифрового фазочастотного детектора (ФЧД), прецизионного насоса заряда и программируемого делителя опорной частоты. Встроенный дробный интерполятор на основе Σ-Δ модуляции позволяет осуществлять программируемое дробно-N деление. Значения INT и FRAC определяют общий коэффициент деления N = INT + (FRAC/225). Схема подавления проскальзывания циклов в ADF4157 обеспечивает более быстрое время захвата без необходимости изменения фильтра петли.
Управление всеми встроенными регистрами осуществляется через простой 3-проводной интерфейс. Устройство работает при напряжении питания от 2,7 В до 3,3 В и может быть переведено в режим пониженного энергопотребления, когда не используется.
**Области применения**
Терминалы спутниковой связи, радиолокационное оборудование
Измерительное оборудование
Персональные мобильные радиостанции (PMR)
Базовые станции мобильной радиосвязи
Беспроводные телефонные аппараты
### Особенности и преимущества
Рабочая полоса частот до 6 ГГц
Фиксированный модуль 25 бит обеспечивает разрешение по частоте менее 1 Гц
Напряжение питания от 2,7 В до 3,3 В
Отдельный вывод VP обеспечивает расширенное напряжение настройки
Программируемые токи насоса заряда
3-проводной последовательный интерфейс
Цифровой индикатор захвата
Режим пониженного энергопотребления
Выводы совместимы с синтезаторами частоты: ADF4110/ADF4111/ADF4112/ADF4113, ADF4106/ADF4153/ADF4154/ADF4156
Подавление проскальзывания циклов для более быстрого времени захвата

Show

ADF4157 Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
	Show
Product Lifecycle Status	Active
