Description
- Подробности о продукте
- ADG1404 — это аналоговый мультиплексор на основе комплементарных металл-оксидных полупроводников (CMOS), состоящий из четырёх одноканальных коммутаторов, выполненных по технологии iCMOS®. iCMOS (промышленный CMOS) — модульный производственный процесс, объединяющий высоковольтные CMOS- и биполярные технологии. Благодаря этому возможно создание широкого спектра высокопроизводительных аналоговых интегральных схем, способных работать при напряжении до 33 В, при этом занимая площадь, недостижимую для предыдущих поколений высоковольтных устройств. В отличие от аналоговых ИС, использующих традиционные CMOS-технологии, компоненты на базе iCMOS выдерживают высокие напряжения питания, обеспечивая повышенную производительность, значительно сниженное энергопотребление и уменьшенный размер корпуса.
- Кривая сопротивления включённого канала остаётся практически плоской на всём диапазоне аналогового входного сигнала, что гарантирует превосходную линейность и низкое искажение при переключении аудиосигналов.
- Конструкция iCMOS обеспечивает сверхнизкое рассеивание мощности, что делает устройство идеально подходящим для портативных и работающих от батареек приборов.
- ADG1404 переключает один из четырёх входов на общий выход D в соответствии с сигналами трёхбитной двоичной адресной шины A0, A1 и EN. Логический уровень «0» на выводе EN отключает устройство. Каждый коммутатор при включённом состоянии обеспечивает равнозначную проводимость в обоих направлениях и допускает входные сигналы, достигающие уровня питающих напряжений. В выключенном состоянии уровни сигналов, соответствующие питающим напряжениям, блокируются. Все коммутаторы выполняют переключение типа «разрыв перед замыканием», а конструктивная особенность обеспечивает минимальную инжекцию заряда, что снижает переходные процессы при переключении цифровых входов.
- **Основные преимущества продукта**
- 1. Максимальное сопротивление включённого канала — 2,6 Ом в диапазоне температур.
- 2. Минимальное искажение.
- 3. Сверхнизкое рассеивание мощности: менее 0,03 мкВт.

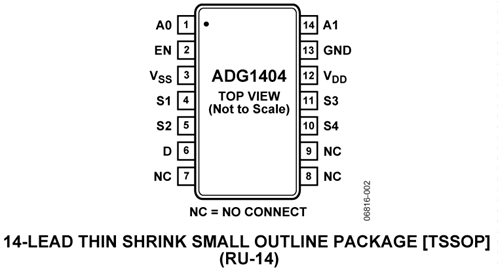

- 4. Корпуса TSSOP с 14 выводами и LFCSP с 16 выводами размером 4 мм × 4 мм.
- **Области применения**
- Автоматическое испытательное оборудование
- Системы сбора данных
- Системы, питаемые от батареек
- Системы выборки и хранения
- Маршрутизация аудиосигналов
- Системы связи
- Замена реле
- ### Особенности и преимущества
- Сопротивление включённого канала — 1,5 Ом.
- Плоскость кривой сопротивления включённого канала — 0,3 Ом.
- Согласованность сопротивления между каналами — 0,1 Ом.
- Постоянный ток до 400 мА.
- Полностью сертифицировано при напряжениях +12 В, ±15 В и ±5 В.
- Не требуется дополнительное напряжение питания VL.
- Цифровые входы совместимы с логикой 3 В.
- Работа с поддержкой полного диапазона напряжений от источника до земли.
- Корпуса TSSOP с 14 выводами и LFCSP с 16 выводами размером 4 мм × 4 мм.
ADG1404 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
