Description
- Сведения о продукте
- Микросхемы ADG1408/ADG1409 представляют собой монолитные аналоговые мультиплексоры iCMOS®, состоящие соответственно из восьми одиночных каналов и четырех дифференциальных каналов. ADG1408 коммутирует один из восьми входов на общий выход в соответствии с 3-битными двоичными адресными линиями A0, A1 и A2. ADG1409 коммутирует один из четырех дифференциальных входов на общий дифференциальный выход в соответствии с 2-битными двоичными адресными линиями A0 и A1. Вход EN на обоих устройствах используется для включения или отключения устройства. При отключении все каналы выключены.
- Модульный производственный процесс промышленного КМОП (iCMOS) сочетает в себе высоковольтные комплементарные металлооксидные полупроводниковые (КМОП) и биполярные технологии. Он позволяет разрабатывать широкий спектр высокопроизводительных аналоговых ИМС, способных работать при напряжении 33 В, с размерами, которых не смогло достичь ни одно другое поколение высоковольтных компонентов. В отличие от аналоговых ИМС, изготовленных по традиционным КМОП-технологиям, компоненты iCMOS могут выдерживать высокие напряжения питания, обеспечивая при этом повышенную производительность, значительно более низкое энергопотребление и уменьшенный размер корпуса.
- Сверхнизкое сопротивление во включенном состоянии и его плоскостность делают эти переключатели идеальными решениями для систем сбора данных и переключения коэффициента усиления, где критически важны низкие искажения. Конструкция iCMOS обеспечивает сверхнизкое рассеивание мощности, что делает эти компоненты идеально подходящими для портативных приборов и приборов с батарейным питанием.
- Основные особенности продукта
- Сопротивление во включенном состоянии 4 Ом.
- Плоскостность сопротивления во включенном состоянии 0,5 Ом.
- Цифровой вход, совместимый с логикой 3 В, VIH = 2,0 В, VIL = 0,8 В.

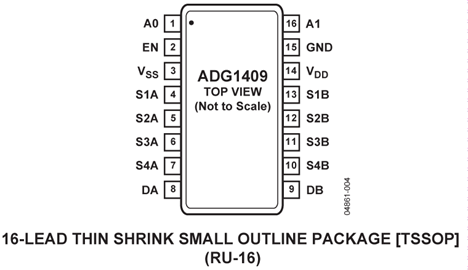

- 16-выводной корпус TSSOP и корпус LFCSP 4 мм × 4 мм.
- Области применения
- Замена реле
- Коммутация аудио- и видеосигналов
- Автоматическое тестовое оборудование
- Системы сбора данных
- Системы измерения температуры
- Авионика
- Системы с батарейным питанием
- Системы связи
- Медицинское оборудование
- ### Возможности и преимущества
- Максимальное сопротивление во включенном состоянии 4,7 Ом при 25°C
- Плоскостность сопротивления во включенном состоянии 0,5 Ом
- Непрерывный ток до 190 мА
- Полностью специфицирован при ±15 В/+12 В/±5 В
- Входы, совместимые с логикой 3 В
- Работа при полном размахе напряжения питания (rail-to-rail)
- Переключение типа «разрыв до замыкания»
- 16-выводной TSSOP и LFCSP 4 мм × 4 мм
- ADG1409-EP поддерживает оборонные и аэрокосмические применения (стандарт AQEC)
- Загрузите техническое описание (pdf) ADG1408-EP/ADG1409-EP
- Военный диапазон рабочих температур: от -55°C до +125°C
- Контролируемая производственная базовая линия
- Единая площадка сборки и испытаний
- Единая площадка производства
- Расширенное уведомление об изменении продукта
- Квалификационные данные предоставляются по запросу
- Номер чертежа DSCC: V62/12652
ADG1409 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
