Description
- Подробная информация о продукте

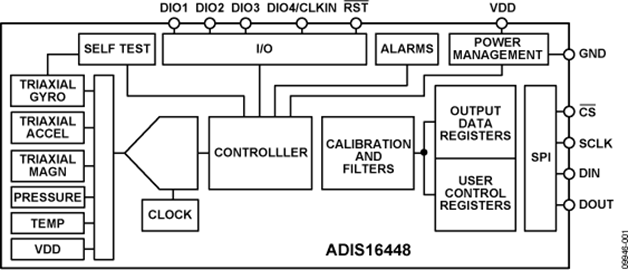

- Устройство ADIS16448 _i_Sensor® представляет собой полную инерциальную систему, которая включает трехосевой гироскоп, трехосевой акселерометр, трехосевой магнитометр и датчики давления. Каждый датчик в ADIS16448 объединяет передовые технологии _i_MEMS® с обработкой сигналов, оптимизирующей динамические характеристики. Заводская калибровка характеризует каждый датчик по чувствительности, смещению и выравниванию. В результате каждый датчик имеет свои собственные формулы динамической компенсации, обеспечивающие точные измерения.
- ADIS16448 обеспечивает простой и экономичный способ интеграции точных многоосевых инерциальных измерений в промышленные системы, особенно по сравнению со сложностью и инвестициями, связанными с дискретными конструкциями. Все необходимые испытания движения и калибровка являются частью производственного процесса на заводе, что значительно сокращает время системной интеграции. Точное ортогональное выравнивание упрощает выравнивание инерциальной системы отсчета в навигационных системах. Структуры SPI и регистров обеспечивают простой интерфейс для сбора данных и управления конфигурацией.
- ADIS16448 имеет совместимую распиновку для систем, которые в настоящее время используют другие продукты инерциальных измерительных модулей (IMU) компании Analog Devices, Inc., такие как ADIS16334 или ADIS16485. ADIS16448 поставляется в модуле размером примерно 24,1 мм × 37,7 мм × 10,8 мм и имеет стандартный разъемный интерфейс.
- **Применение**
- Стабилизация и управление платформой
- Навигация
- Робототехника
- ### Особенности и преимущества
- Трехосевой цифровой гироскоп с цифровым масштабированием диапазона
- Настройки ±250°/с, ±500°/с, ±1000°/с
- Выравнивание осей, <0,05°
- Трехосевой цифровой акселерометр, минимум ±18 g
- Трехосевой цифровой магнитометр, минимум ±1,9 гаусс
- Цифровой барометр, от 10 мбар до 1200 мбар
- Калиброванный диапазон давления: от 300 мбар до 1100 мбар
- Автономная работа и сбор данных
- Не требует внешних команд конфигурации
- Время запуска 205 мс
- Заводская калибровка чувствительности, смещения и осевого выравнивания
- Диапазон температур калибровки: от −40°C до +85°C
- Последовательный интерфейс, совместимый со SPI
- Режим пакетного чтения с опциональным CRC-16
- Встроенный датчик температуры
- Программируемая работа и управление
- Автоматическая и ручная коррекция смещения
- Длина FIR-фильтра с окном Бартлетта, количество отводов
- Цифровой ввод/вывод: готовность данных, индикатор тревоги, общего назначения
- Сигналы тревоги для мониторинга состояния
- Возможность внешнего тактового сигнала выборки до 1,1 кГц
- Самотестирование по одной команде
- Работа от одного источника питания: от 3,15 В до 3,45 В
- Устойчивость к ударам до 2000 _g_
- Диапазон рабочих температур: от −40°C до +105°C
ADIS16448 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
