Description
- Подробная информация о продукте
- Микропроцессорные схемы контроля ADM705/ADM706/ADM707/ADM708 предназначены для мониторинга источников питания/батарей с напряжением 5 В и активности микропроцессора.
- ADM705/ADM706 обеспечивают схему контроля источника питания, которая формирует сигнал сброса при включении, выключении питания и понижении напряжения. Сигнал сброса остается работоспособным при напряжении VCC до 1 В. Также предусмотрена независимая схема сторожевого таймера, которая активируется, если на вход сторожевого таймера не поступало переключений в течение 1,60 с.
- Кроме того, имеется детектор порогового напряжения 1,25 В для предупреждения о сбоях питания, обнаружения низкого заряда батареи или контроля дополнительного источника питания. Также предусмотрен активный низкий, с подавлением дребезга, ручной вход сброса (MR).
- ADM705 и ADM706 идентичны, за исключением уровней порогового мониторинга сброса, которые составляют 4,65 В и 4,40 В соответственно.
- ADM707 и ADM708 обеспечивают функциональность, аналогичную ADM705 и ADM706, и отличаются только отсутствием функции сторожевого таймера. Вместо этого доступен активный высокий выход сброса (RESET), а также активный низкий выход сброса (RESET). ADM707 и ADM708 идентичны, за исключением уровней порогового мониторинга сброса, которые составляют 4,65 В и 4,40 В соответственно.

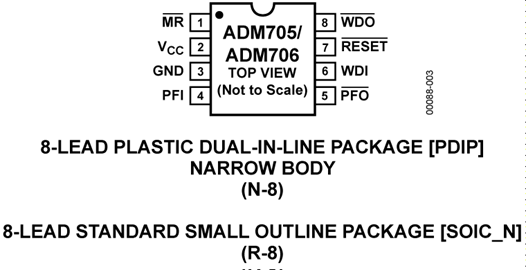

- Все устройства доступны в узких корпусах PDIP с 8 выводами и SOIC с 8 выводами.
- Области применения
- Микропроцессорные системы
- Компьютеры
- Контроллеры
- Интеллектуальные приборы
- Критический мониторинг питания микропроцессоров
- ### Особенности и преимущества
- Гарантированный сигнал RESET при VCC = 1 В
- Ток покоя 190 мкА
- Прецизионный монитор напряжения питания
- 4,40 В (ADM706/ADM708)
- Длительность импульса сброса 200 мс
- Подавленный дребезг ручного входа сброса (MR) с TTL/CMOS-совместимостью
- Независимый сторожевой таймер (ADM705/ADM706)
- Тайм-аут 1,60 с (ADM705/ADM706)
- Монитор напряжения для предупреждения о сбое питания или низком заряде батареи
- Улучшенная замена MAX705–MAX708
ADM706 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
