Description
- Сведения о продукте
- ADuM1280/ADuM1281/ADuM1285/ADuM1286 — это двухканальные цифровые изоляторы, основанные на технологии iCoupler® компании Analog Devices, Inc. Сочетая высокоскоростную КМОП-технологию и технологию монолитных воздушных сердечников, эти изоляционные компоненты обеспечивают выдающиеся характеристики, превосходящие альтернативные решения, такие как оптронные устройства и другие интегральные изоляторы.
- При задержке распространения 23 нс искажение длительности импульса составляет менее 2 нс для класса C. Согласование между каналами является жестким — 5 нс для класса C. Два канала ADuM1280/ADuM1281/ADuM1285/ADuM1286 являются независимыми изоляционными каналами и доступны в двухканальных конфигурациях с тремя различными скоростями передачи данных до 100 Мбит/с (см. руководство по заказу). Модели промышленного класса работают при напряжении питания с любой стороны от 3,135 В до 5,5 В, а модели автомобильного класса — от 3,135 В до 5,5 В, что обеспечивает совместимость с системами пониженного напряжения, а также позволяет выполнять функцию преобразования напряжения через изоляционный барьер. В отличие от других альтернатив на основе оптронов, изоляторы ADuM1280/ADuM1281/ADuM1285/ADuM1286 имеют запатентованную функцию обновления, которая обеспечивает корректность постоянного тока при отсутствии логических переходов на входе. При первом включении питания или при отсутствии питания на входной стороне ADuM1280 и ADuM1281 имеют выход по умолчанию высокого уровня, а ADuM1285 и ADuM1286 — выход по умолчанию низкого уровня.
- Для получения дополнительной информации о безопасности и нормативных одобрениях посетите www.analog.com/icouplersafety.
- **Применение**
- Многоканальная изоляция общего назначения
- Изоляция преобразователей данных
- Изоляция промышленных полевых шин
- Гибридные электромобили, мониторинг аккумуляторов и привод двигателя
- ### Особенности и преимущества
- Скорость передачи данных до 100 Мбит/с (NRZ)
- Малая задержка распространения: 23 нс (типичное значение)
- Низкое динамическое энергопотребление
- Двунаправленная связь
- Преобразование уровней 3,3 В в 5 В
- Работа при высокой температуре: 125°C
- Высокая устойчивость к синфазным переходным процессам: >25 кВ/мкс
- Выход по умолчанию высокого уровня: ADuM1280/ADuM1281
- Выход по умолчанию низкого уровня: ADuM1285/ADuM1286

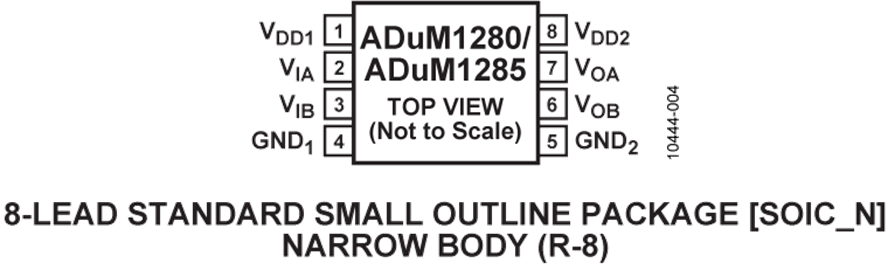

- Узкий корпус, соответствует директиве RoHS, 8-выводной SOIC
- Сертификаты безопасности и нормативные одобрения
- Признание UL: 3000 В среднекв. в течение 1 минуты по UL 1577
- Уведомление о соответствии компонентов CSA № 5A
- Сертификат соответствия VDE
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = 560 В (пиковое значение)
- Квалифицирован для автомобильных применений
ADUM1280 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
