Description
- Сведения о продукте
- ADuM1510 представляет собой однонаправленный 5-канальный изолятор на основе технологии iCoupler® компании Analog Devices, Inc. Сочетая высокоскоростную КМОП-технологию и монолитную технологию трансформаторов с воздушным сердечником, эти компоненты изоляции обеспечивают выдающиеся эксплуатационные характеристики, превосходящие альтернативные решения, такие как оптронные устройства.
- Благодаря отсутствию светодиодов и фотодиодов, устройства iCoupler устраняют сложности проектирования, обычно связанные с оптронами. Типичные проблемы оптронов, такие как неопределенный коэффициент передачи тока, нелинейные передаточные функции, а также влияние температуры и срока службы, устраняются с помощью простых цифровых интерфейсов iCoupler и стабильных эксплуатационных характеристик. Необходимость во внешних драйверах и других дискретных компонентах устраняется с помощью продуктов iCoupler. Кроме того, устройства iCoupler потребляют от одной десятой до одной шестой мощности оптронов при сопоставимых скоростях передачи данных.
- Изолятор ADuM1510 обеспечивает пять независимых каналов изоляции, поддерживающих скорость передачи данных до 10 Мбит/с. ADuM1510 работает с напряжением питания каждой стороны от 4,5 В до 5,5 В. В отличие от других альтернатив оптронам, изолятор ADuM1510 имеет запатентованную функцию обновления, которая обеспечивает корректность постоянного тока при отсутствии переключений входной логики, а также в условиях включения/выключения питания.
- **Области применения**
- Универсальная однонаправленная многоканальная изоляция
- ### Особенности и преимущества

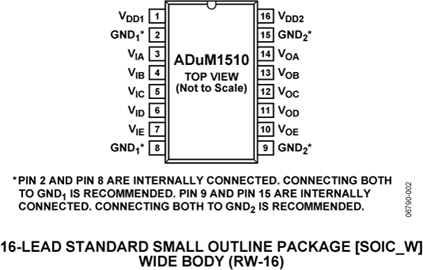

- Соответствие RoHS, 16-выводной корпус SOIC с широким корпусом
- Низкое энергопотребление: 5 В
- Максимум 1,3 мА на канал при скорости от 0 до 2 Мбит/с
- Максимум 3,3 мА на канал при скорости 10 Мбит/с
- Работа при высокой температуре: 105°C
- Скорость передачи данных до 10 Мбит/с (NRZ), состояние выхода по умолчанию
- Сертификаты безопасности и соответствия
- Сертификация UL: 3750 В среднекв. в течение 1 минуты по UL 1577
ADUM1510 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| RoHS | RoHS Compliant |
