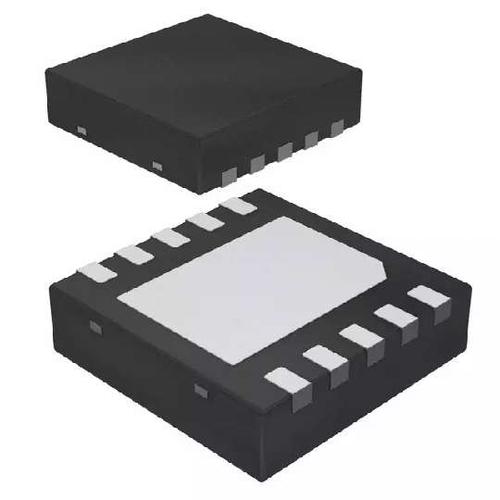

TPS63001DRCR TI - Voltage Regulator

Image is for your reference only,please check specifications for details

TPS63001DRCR - TI
Manufacturer:
TI
ManyChip's Part#:
MC757450
Category:
Voltage Regulator
Package:
VSON-10
Datasheet:
Datasheet 3D Model
Description:
Понижающе-повышающий регулятор, преобразователь Buck-Boost с КПД 96% с ключами тока 1.7А, фиксированное выходное напряжение 3.3В в корпусе 3x3 QFN, преобразователь DC-DC 1.8В до 5.5В, неинвертирующий/инвертирующий/повышающий/понижающий, один выход 3.3В, 1.2А, 10 выводов VSON EP, в ленте и катушке
Stock Locations:
Availability:
1,443 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0.68

Updated at 28/08/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Устройства TPS6300x обеспечивают решение для электропитания продуктов, работающих от двух- или трехэлементных щелочных, NiCd или NiMH батарей, либо от одноэлементной литий-ионной или литий-полимерной батареи. Выходные токи могут достигать 1200 мА при использовании одноэлементной литий-ионной или литий-полимерной батареи с разрядом до 2,5 В или ниже. Повышающе-понижающий преобразователь основан на контроллере с фиксированной частотой и широтно-импульсной модуляцией (ШИМ), использующем синхронное выпрямление для достижения максимальной эффективности. При малых токах нагрузки преобразователь переходит в режим энергосбережения для поддержания высокой эффективности в широком диапазоне токов нагрузки. Режим энергосбережения может быть отключен, принуждая преобразователь работать с фиксированной частотой переключения. Максимальный средний ток в ключах ограничен типовым значением 1800 мА. Выходное напряжение программируется с помощью внешнего резисторного делителя или фиксировано внутри микросхемы. Преобразователь может быть отключен для минимизации разряда батареи. В отключенном состоянии нагрузка отключается от батареи.
Устройства TPS6300x работают в диапазоне температур окружающей среды от –40°C до 85°C. Устройства выпускаются в 10-выводном корпусе VSON (QFN) размером 3 мм × 3 мм (DRC).

Show

TPS63001DRCR Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	10 Pin
Case/Package	VSON-10
Supply Voltage (DC)	5.50V (max)
Number of Outputs	1 Output
Output Voltage	3.3 V
Output Current	1.2 A
Number of Positions	10 Position
Quiescent Current	40.0 µA
Number of Regulated Outputs	1 Output
Switching Frequency	1.5 MHz
Input Voltage (Max)	5.5 V
Input Voltage (Min)	1.8 V
Output Voltage (Min)	3.3 V
Output Current (Max)	1.2 A
Operating Temperature (Max)	85 ℃
Operating Temperature (Min)	-40 ℃
Supply Voltage	1.8 V
Input Voltage	1.8V ~ 5.5V
	Show
Operating Temperature	-40℃ ~ 85℃ (TA)
Product Lifecycle Status	Active
Packaging	Tape & Reel (TR)
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance	No SVHC
REACH SVHC Compliance Edition	2015/06/15
