Description
- Сведения о продукте
- ADuM3210/ADuM3211 — это двухканальные цифровые изоляторы на основе технологии _i_Coupler® компании Analog Devices, Inc. Сочетая высокоскоростную КМОП- и монолитную трансформаторную технологию, этот изоляционный компонент обеспечивает выдающиеся эксплуатационные характеристики, превосходящие альтернативные решения, такие как оптронные устройства.
- Благодаря отсутствию светодиодов и фотодиодов устройства _i_Coupler устраняют трудности проектирования, обычно связанные с оптронами. Типичные проблемы оптронов, такие как неопределенный коэффициент передачи тока, нелинейные передаточные функции, а также влияние температуры и срока службы, устраняются благодаря простым цифровым интерфейсам _i_Coupler и стабильным эксплуатационным характеристикам. Необходимость во внешних драйверах и других дискретных компонентах отпадает при использовании этих продуктов _i_Coupler. Кроме того, устройства _i_Coupler потребляют от одной десятой до одной шестой мощности оптронов при сопоставимых скоростях передачи данных.
- Изоляторы ADuM3210/ADuM3211 обеспечивают два независимых изоляционных канала в двухканальных конфигурациях со скоростью передачи данных до 25 Мбит/с (см. Руководство по заказу). Они работают с напряжением питания 3,3 В или 5 В с любой стороны, что обеспечивает совместимость с системами более низкого напряжения, а также возможность преобразования напряжения через изоляционный барьер. Изоляторы ADuM3210/ADuM3211 имеют характеристику выхода по умолчанию как низкий уровень, в отличие от моделей ADuM3200/ADuM3201, у которых выход по умолчанию — высокий уровень. Модели ADuM3210W и ADuM3211W являются версиями автомобильного класса, рассчитанными на работу при 125°C.
- По сравнению с изолятором ADuM1200/ADuM1201, изоляторы ADuM3210/ADuM3211 содержат различные изменения схемы и топологии, обеспечивающие повышенную устойчивость к системным испытаниям по стандарту IEC 61000-4-x (ESD, выбросы и перенапряжения). Точные возможности при этих испытаниях как для ADuM1200/ADuM1201, так и для ADuM3210/ADuM3211 в значительной степени определяются конструкцией и топологией платы или модуля пользователя. Для получения дополнительной информации см. Примечание по применению AN-793 «Рекомендации по ESD и защелкиванию для изоляционных продуктов _i_Coupler».
- **Применение**
- Критичная по размеру многоканальная изоляция
- Изоляция интерфейса SPI/преобразователя данных
- Изоляция приемопередатчиков RS-232/RS-422/RS-485
- Изоляция цифровой полевой шины
- Интерфейс управления затвором
- Гибридные электромобили, монитор аккумулятора и привод двигателя
- ### Особенности и преимущества
- Повышенная устойчивость к ESD на системном уровне в соответствии с
- IEC 61000-4-x
- Работа при высокой температуре: 125°C
- Выход по умолчанию — низкий уровень

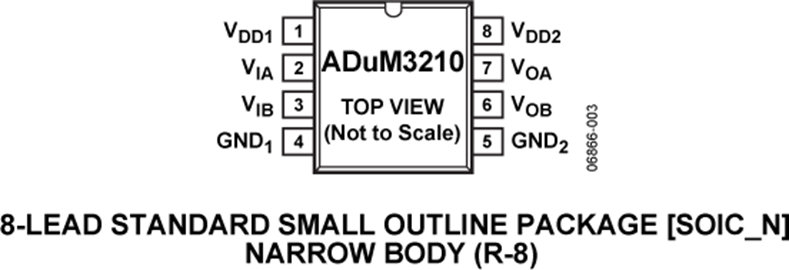

- Узкий корпус, соответствует RoHS, 8-выводной SOIC
- Низкое энергопотребление
- Работа при 5 В (см. техническое описание)
- Работа при 3,3 В (см. техническое описание)
- Высокая скорость передачи данных: от 0 до 25 Мбит/с (NRZ)
- Дополнительные функции см. в техническом описании
- ADuM3210-EP поддерживает оборонные и аэрокосмические применения (стандарт AQEC)
- Загрузить техническое описание ADuM3210-EP (pdf)
- Военный температурный диапазон: от −55°C до +125°C
- Контролируемая производственная база
- Расширенное уведомление об изменении продукта
- Квалификационные данные предоставляются по запросу
- Квалифицирован для автомобильных применений
- V62/14627 Номер чертежа DSCC
ADUM3210 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
