Description
- Сведения о продукте

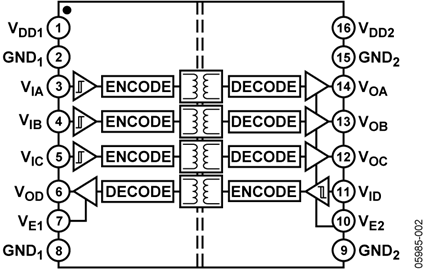

- ADuM3400/ADuM3401/ADuM3402 — это 4-канальные цифровые изоляторы на основе технологии iCoupler® компании Analog Devices, Inc. Сочетая высокоскоростную КМОП-технологию и технологию монолитных трансформаторов с воздушным сердечником, эти изоляционные компоненты обеспечивают выдающиеся эксплуатационные характеристики, превосходящие альтернативные решения, такие как оптопары.
- Устройства iCoupler устраняют сложности проектирования, обычно связанные с оптопарами. Типичные проблемы оптопар, связанные с неопределенными коэффициентами передачи тока, нелинейными передаточными функциями и влиянием температуры и срока службы, устраняются благодаря простым цифровым интерфейсам iCoupler и стабильным эксплуатационным характеристикам. Необходимость во внешних драйверах и других дискретных компонентах устраняется с помощью этих продуктов iCoupler. Кроме того, устройства iCoupler потребляют от одной десятой до одной шестой мощности оптопар при сопоставимых скоростях передачи данных.
- Изоляторы обеспечивают четыре независимых канала изоляции в различных конфигурациях каналов и скоростях передачи данных (см. Руководство по заказу). Все модели работают при напряжении питания на любой из сторон в диапазоне от 2,7 В до 5,5 В, что обеспечивает совместимость с низковольтными системами, а также позволяет реализовать функцию преобразования уровня напряжения через барьер изоляции. Изоляторы имеют запатентованную функцию обновления, которая гарантирует корректность по постоянному току при отсутствии переходов входных логических сигналов, а также в условиях включения и выключения питания.
- По сравнению с изоляторами ADuM1400/ADuM1401/ADuM1402, изоляторы ADuM3400/ADuM3401/ADuM3402 содержат различные изменения в схеме и компоновке, обеспечивающие повышенную устойчивость при системных испытаниях по стандартам IEC 61000-4-x (ESD/пачка импульсов/импульсное перенапряжение). Конкретная устойчивость при этих испытаниях для любого из наборов изоляторов в значительной степени определяется конструкцией и компоновкой платы или модуля пользователя. Для получения дополнительной информации см. примечание по применению AN-793, ESD/Latch-Up Considerations with _i_Coupler Isolation Products.
- **Области применения**
- Многоканальная изоляция общего назначения
- Изоляция интерфейса SPI / преобразователей данных
- Приемопередатчики RS-232/RS-422/RS-485
- Изоляция промышленных полевых шин
- ### Особенности и преимущества
- Для получения технических характеристик устройств, квалифицированных по AEC-Q100 для автомобильной электроники, см. техническое описание ADuM340xW
- Улучшенная устойчивость к электростатическим разрядам на системном уровне в соответствии с IEC 61000-4-x
- Двунаправленная связь
- Преобразование уровней 3 В/5 В
- Работа при высоких температурах: 105°C
- Высокая скорость передачи данных: от постоянного тока до 90 Мбит/с (NRZ)
- См. техническое описание для получения дополнительных сведений
- **ADuM3401-EP предназначен для применений в оборонной и аэрокосмической отраслях (стандарт AQEC)**
- Загрузить техническое описание ADuM3401-EP (pdf)
- Военный диапазон температур (от −55°C до +125°C)
- Контролируемая производственная базовая линия
- Единая площадка сборки и испытаний
- Единая производственная площадка
- Расширенное уведомление об изменениях продукции
- Квалификационные данные предоставляются по запросу
- Номер чертежа DSCC: V62/14630
ADUM3401 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
