Description
- Подробности о продукте
- ADXL346 — это компактный, тонкий, сверхнизкопотребляющий акселерометр с 3-осевым измерением и высоким разрешением (13 бит) при диапазоне до ±16 g. Цифровые данные выводятся в формате 16-битного дополнительного кода и доступны через цифровой интерфейс SPI (3- или 4-проводный) либо I2C®.
- ADXL346 отлично подходит для применения в мобильных устройствах. Он измеряет статическое ускорение силы тяжести в задачах определения наклона, а также динамическое ускорение, возникающее при движении или ударах. Высокое разрешение (4 мg/LSB) позволяет регистрировать изменения наклона менее чем на 1,0°.

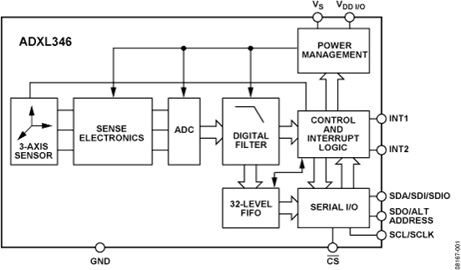

- Предусмотрено несколько специальных функций сенсорного контроля. Функции обнаружения активности и неактивности определяют наличие или отсутствие движения, сравнивая ускорение по любой оси с заданными пользователем пороговыми значениями. Функция распознавания касаний выявляет одинарные и двойные касания в любом направлении. Датчик свободного падения фиксирует момент падения устройства. Функция определения ориентации обеспечивает одновременное распознавание четырёх и шести положений; для 2D- и 3D-приложений предусмотрено генерирование прерывания при изменении ориентации, которое может быть настроено пользователем. Эти функции можно индивидуально назначить на один из двух выходных контактов прерывания. Встроенная система управления памятью, защищённая патентом, с 32-уровневым буфером типа «первый пришёл — первый ушёл» (FIFO) позволяет сохранять данные, минимизируя нагрузку на основной процессор и снижая общее энергопотребление системы.
- Режимы низкого энергопотребления обеспечивают интеллектуальное управление питанием на основе движения: пороговое детектирование и активное измерение ускорения при крайне низком уровне рассеиваемой мощности.
- ADXL346 поставляется в компактном, тонком пластиковом корпусе размером 3 мм × 3 мм × 0,95 мм, содержащем 16 выводов.
- **Области применения**
- Сотовые телефоны
- Медицинское оборудование
- Игровые и указательные устройства
- Промышленное оборудование
- Персональные навигационные устройства
- Защита жёстких дисков (HDD)
- ### Особенности и преимущества
- Сверхнизкое энергопотребление: всего 23 мкА в режиме измерения и 0,2 мкА в режиме ожидания при напряжении питания VS = 2,6 В (типично).
- Энергопотребление автоматически масштабируется в зависимости от полосы пропускания.
- Разрешение, выбираемое пользователем.
- Фиксированное 10-битное разрешение.
- Полное разрешение: при увеличении диапазона измерения g разрешение повышается, достигая 13 бит при ±16 g (сохраняя коэффициент масштабирования 4 мg/LSB во всех диапазонах g).
- Запатентованная встроенная система управления памятью с технологией FIFO минимизирует нагрузку на основной процессор.
- Распознавание одинарного и двойного касания.
- Контроль активности и неактивности.
- Детектирование свободного падения.
- Одновременное распознавание четырёх и шести положений при определении ориентации.
- Диапазон напряжений питания и входных/выходных сигналов:
- От 1,7 В до 2,75 В.
- Цифровые интерфейсы SPI (3- и 4-проводный) и I2C.
- Гибкие режимы прерываний, которые можно назначить на любой из выводов прерывания.
- Дополнительные функции см. в техническом описании.
ADXL346 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
